revit打断管线(revit中管道自动连接怎么设置)

文章来源:BIM链

在机电项目中,面对错综复杂的管道总是让人头疼。现在有了BIM模型的直观反映,大大减少了绘图错误。那么我们如何在 Revit 中检查管道的错误连接呢?事实上,Revit 中的一个简单函数就可以完成这项工作。

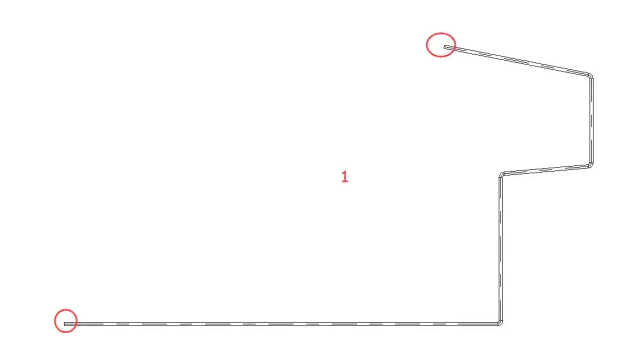

首先,我们需要画三个错误的管道。三个错误分别是: 1、管子的头尾连接不好; 2.管道之间的系统不一致; 3、管道与管件之间没有连接。




在【分析】选项卡中找到“检查管道”命令,单击检查管道。我们刚刚设置的错误点都在管道上。


“检查管道”功能:

1.检查所有管道系统中的管道是否正确,系统名称是否正确有效;

[3]

p>

2.无效管道系统会显示警告标志;

3. 单击警告标记以显示消息。在某些情况下,在最初的警告被解除后,可能会出现其他警告消息。

Revit中有很多类似的实用功能,比如:检查风管系统、检查接线等。发现更多,让我们使用起来更有效率!
