revit如何生成明细表(revit门窗标记怎么显示名称快捷键)

今天的 Revit 教程是均衡教程。怎么说呢,因为本教程也用到了EXCEL,用来快速汇总和统计Revit门窗的数量。在REVIT中,楼层统计的表达是垂直的,我们需要在表格中水平显示。安装完EXCEL软件后,我们一起开始今天的教程吧。如下图所示,这是我们完成后需要达到的效果:

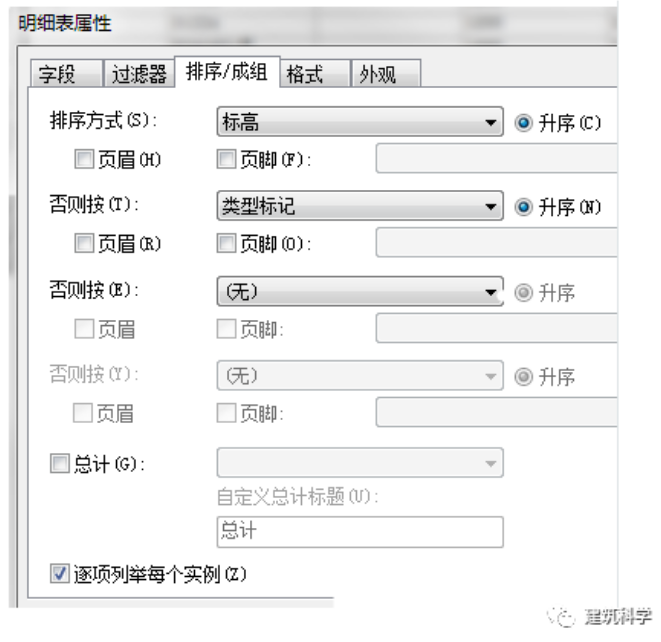

首先在REVIT中创建门窗明细列表,不用求和,并枚举每个例如如下图


打开我们的EXCEL


然后导出生成日程表,用EXCEL打开,删除不需要的字段,如下图


这里,我们将使用EXCEL的数据透视表

首先,我们需要选择所有数据,然后在 [Insert]


中选择数据透视表,然后在弹出的对话框中选择 New Table 或当前table Location


这样就创建了一个数据透视表,我们只需要将需要统计的数据字段拖放到对应的区域即可,如下图。


这样我们的门表的统计就形成了,是不是挺快的?


当然,如果你是在原始EXCEL数据中,根据门的数据字段导出窗口的详细数据,在EXCEL中添加,然后使用数据透视表,这样就可以在一张表中生成门窗的统计信息。
