在Revit绘图的过程中,如果想区分一些复合结构剖面线的颜色和样式,

如图1所示,如何设置它? ?


如图1所示

在View选项卡上,单机可见性图形,在Visibility Graphics对话框中,把右下角的剖面线勾选样式,然后点击右侧的编辑,可以修改不同施工层的​​剖面线的样式。如图2所示,如图3所示


如图2所示


如图3

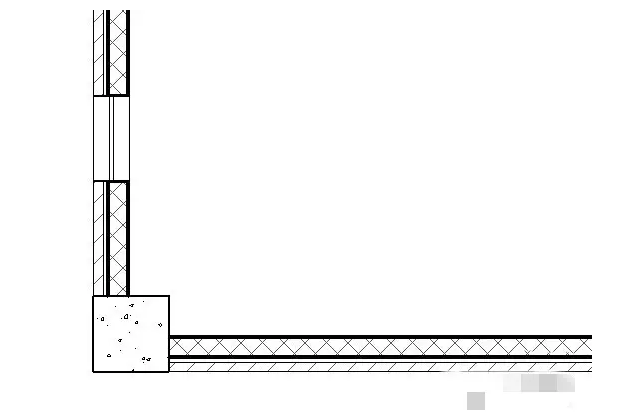

修改后的显示样式如下图所示。如图4所示
