[毕木联创BIM技术服务,文/胡林]

问题:当机电中没有吊顶时,灯具、探测器等吊顶组件较多,如何实现统一控制其海拔?

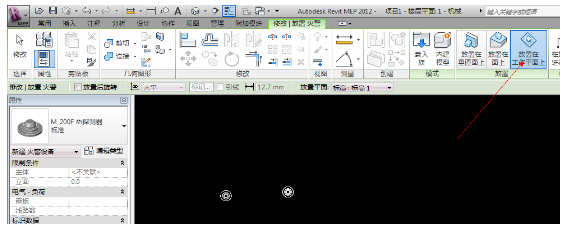

对于这种情况,使用参考平面是最好的选择。如下图所示,M_200F感温探测器的放置默认在垂直平面上旋转。我们选择在工作平面上旋转。 .


进入人脸视图,绘制参考平面,给参考平面添加名称-热探测器位置2600,将参考平面的高度改为2600 . 如下图所示:


返回平面,选择刚刚绘制的检测器,点击上下文选项卡中的Edit Work Plane选项,设置work plane 把名字改成我们刚才创建的reference plane如右图:

这样就完成了探测器的定位,然后直接改变reference plane的高度就可以确定所有定位在上面的元件了这个参考平面。
