revit怎么绘制玻璃顶棚(revit建筑梁绘制方法)

文章来源:BIM 蓝图



使用的软件:AutodeskRevit

: 以下解题思路仅限于本人,还有更多解题思路!

绘制步骤:

1.新建项目

2.立面图高程控制大平顶和立柱高度

3.进入大平屋顶平面,根据被摄体尺寸定位参考平面。

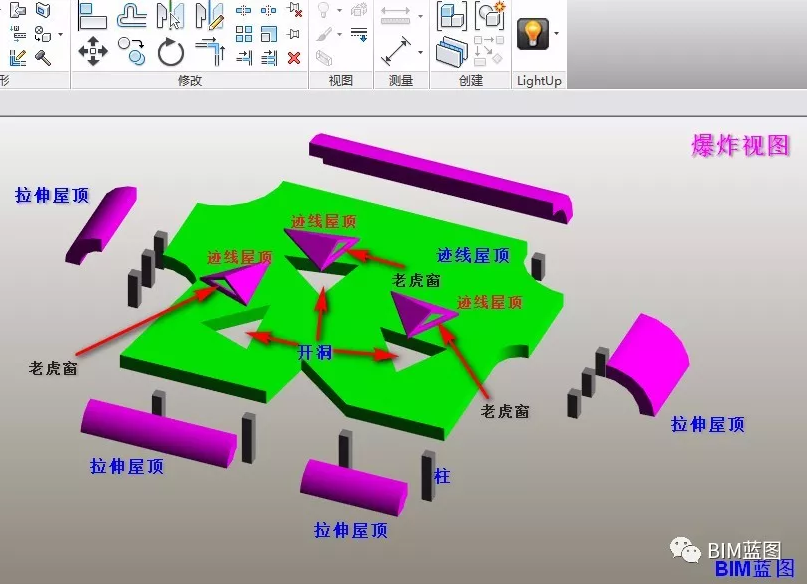

4.使用轨迹屋顶绘制大平屋顶,并使用拉伸的屋顶绘制弯曲的屋顶。使用 Trace Roof 在大平屋顶上方绘制三个小斜屋顶。


注:

1、除三个小斜屋顶的位置和柱子的大小外,没有要求位置,其余的都有尺寸和定位!

2. 拉长的屋面应与大平顶相切

3. 大平顶应在三个小斜屋顶的投影位置开孔

4. 三个小坡屋顶是通过在表面开孔的方式用天窗制成的

5. 三个小坡屋顶三边都有坡度
