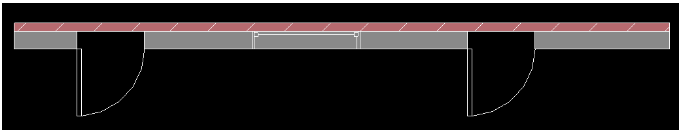

在 Revit 的应用中,有时需要统计特殊工程量。在统计一个工程中不同位置、不同厚度的保温材料时,有时保温层以墙体为代表,附着在主墙体上。在其中一面墙上插入门窗时,如图1和图2所示,如何在另一面墙上形成洞口?
图1
图2
使用修改选项点击卡片“几何”面板中的“连接几何”按钮,将两面墙进行几何连接,如图3所示。
图3
进入3D视图,可以看到插入的门窗在两面墙上都被剪掉了,如图4和图5所示。
图4
图5
如上操作,即您可以修改墙壁的连接方式。
l
l
l
正文完
