如何比较模型的两个版本之间的差异？
在实际工程项目的设计和施工过程中，变化是不可避免的。项目越复杂或规模越大，检查和查找模型更改的位置就越困难。 NavisWorks 提供模型对比功能，可以对比两个模型或选定的对象，并通过颜色标记“相同”或“不同”的模型组件，可以大大提高模型检查的效率和准确性。操作步骤如下：
附上要比较的两个模型（模型的两个版本前后）
在“Selection Tree”中选择要比较的模型" 窗口（参见图 708）两个模型（使用 Ctrl 或 Shift 进行多选）
图 708：选择树窗口
功能区：" Common">“比较”，在“比较”窗口中勾选需要的选项（见图709）
图709：“比较”窗口
通常比较模型之间的差异主要是几何上的差异，比如物体位置的差异，是否增加或减少门窗或尺寸差异等，所以图709：左侧的“查找差异”选项“比较”窗口非常重要。如果两者都勾选，模型比较的结果可能没有意义，因为几乎都是不同的，所以一般情况下，只要勾选“几何”，根据需要勾选其他选项即可。
图709：“比较”窗口右侧的“结果”选项，一般建议全部勾选，尤其是“隐藏匹配”，模型比较后，匹配的模型将自动隐藏，以便检查不匹配。匹配模型。 “高亮结果”更重要，不匹配的模型用高亮颜色标识。
点击“确定”按钮进行模型对比，模型的显示由图710的原始显示状态转换为图711的对比显示状态。
图710：模型原图显示
通过不同颜色显示模型对比后的匹配情况：
红色：有差异的项目。
黄色：第一项包含第二项中未找到的内容。
青色：第二个项目包含第一个项目中没有的内容。

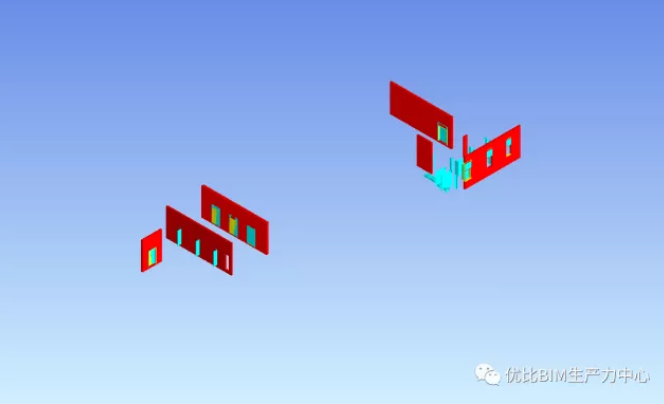

图 711：突出显示不匹配的模型对象
模型比较后，如果您放置 图 709：比较窗口右侧 “保存“结果”选项的“结果”选项中的“作为选择集”复选框可以更容易地在选择集窗口中找到不匹配的模型对象（图 712）。此外，您还可以按“添加评论”按钮将“评论”添加到需要评论的收藏中。
图711：收藏窗口
如果添加了注释，可以在图713：注释窗口中看到注释的内容。打开“注释”窗口的快捷键是Shift+F6、或者在“功能区”中：查看> 窗口，勾选“Notes”打开 图 713：Note 窗口
图 713：Annotation 窗口
比较完成后，到取消不匹配模型的高亮，可以在Ribbon中恢复模型原来的颜色：通用>全部重置>外观。
