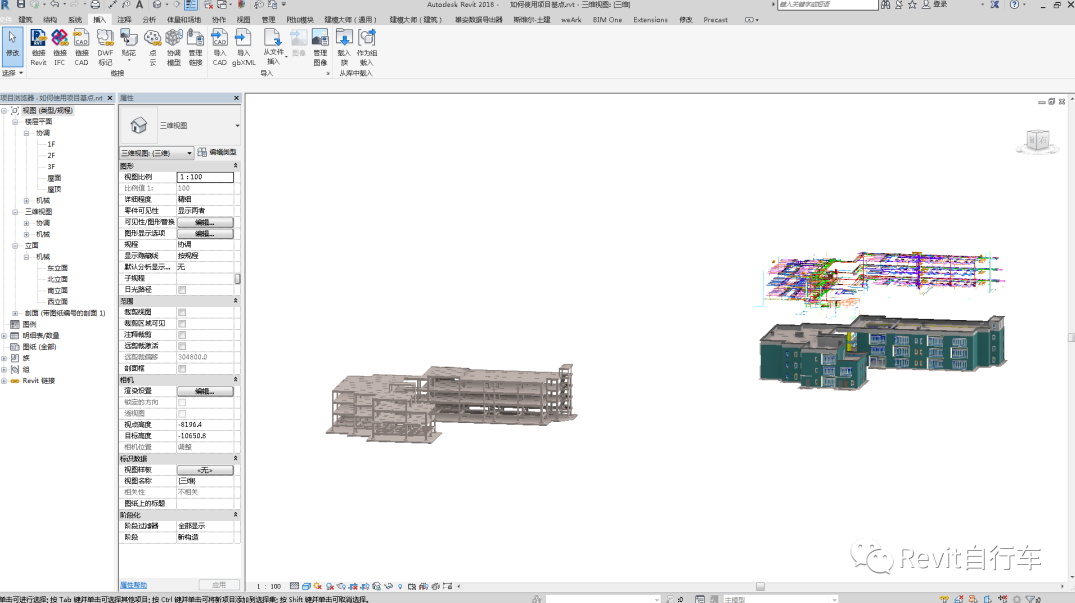

链接不同专业模型时，突然发现模型位置不同，想在瞬间，不过办公桌太重了，何不想想。
（图1）
01.默认链接方式为“origin to origin” .这就要求在项目中，必须在同一个文件中指定分支模型的定位和标高，否则会出现上述错位，这种方法通常适用于小型项目。
（图2）
02.上述情况的解决方法：
1.通过平面和垂直曲面的网格标高，以及链接模型的定位；
2.选择链接模型并共享坐标，如果不想改变原来的模型，可以复制一个新的位置；
3.后续需求链接时，采用共享坐标系的方式。
（图3）
03. 保存时记得将新坐标返回给链接模型。
（图4）
04. 链接模型中的项目基点会根据主模型进行调整。
（图5）
后记
无论是“原点到原点”还是“共享坐标”，两者用法不同，本质是协同工作下的小操作。但是，对于体量较大的项目，尤其是住宅项目，我建议使用“共享坐标”。
结束
