revit体量的绘制(revit用体量怎么跟着图纸画)


文章来源:

【毕木联创BIM技术服务,文/胡林】

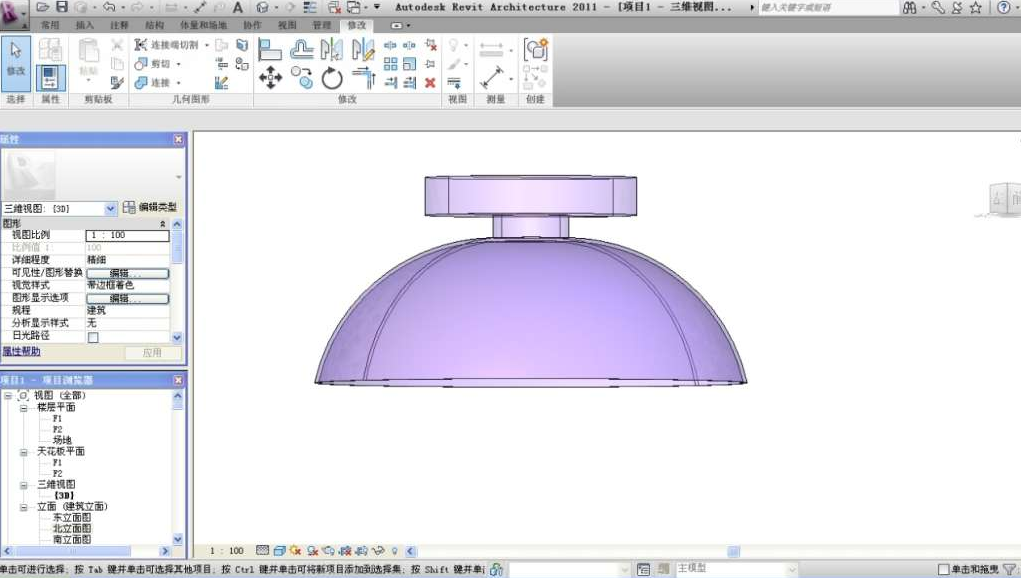

问题:in all mass revit2010及更高版本的生成方法被简化为创建实心和空心形状,那么我们如何生成如图(图1)所示的碗状体量?


通过绘制参考平面进入内部,绘制出如图(图2)所示的形状。


在远离形状的位置画一条垂直于标高的垂直线,然后框住绘制的形状,然后单击形状中的实心形状创建它.生成一个碗形体积,如图(图 1)所示。这里需要注意的是,为了保证生成的质量和效果,旋转轴的绘制必须和已有的图形分开。
