revit异形曲面体量绘制(revit异形建筑建模)


文章来源:

【毕木联创BIM技术服务,文/胡林】

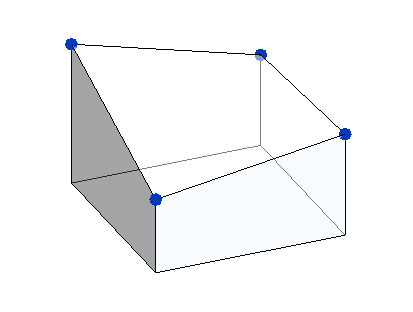

问题:在编辑后在体块中的规则几何体中,会有多个点不共面,如图1、我们应该如何处理呢?


方法

1、选择模型线工具,勾选3D捕捉,在形状上捕捉确定的三个点,绘制一个三角形,如图-2所示。


2. 选择三角形,创建一个形状,选择要移动的边,如图63、修改形状属性为空心。


3. 选择另一个点,如图4所示,向下拖动捕捉到终点,最后删除空心形状。


成品效果


l

l

l
