【第103期文/王文礼】

相信大家已经回答了这个问题有同事用自己的解决方案,在将CAD图纸导入Revit之前,先处理好要导入的图纸,删除不需要的图层,保留需要的图层。这也是一个很好的方法。但是,像我这种懒惰的人,懒得对付。我将其导入 Revit 并进行处理。我的方法如下:

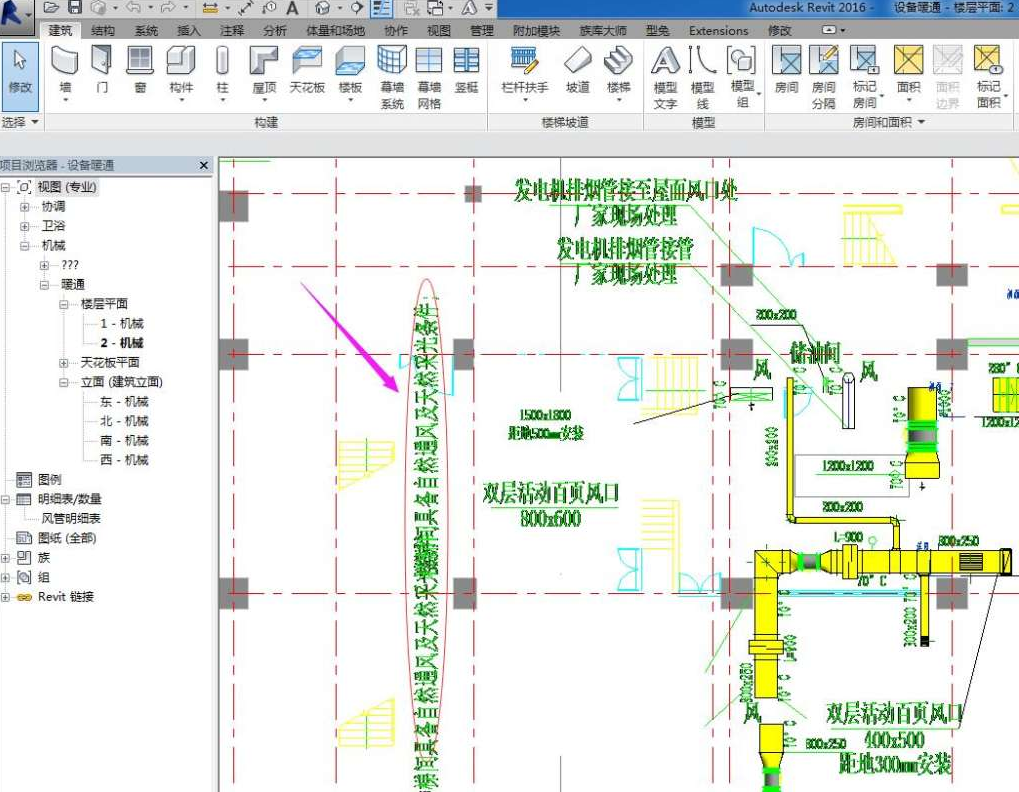

如图一,我要关闭图一标注的CAD图层,首先选择导入的CAD图纸:


p>

图1

此图如图2所示,选中的图会高亮显示,点击“修改”|t3dwg”标签


图2

“查询”激活查询功能,此时光标可选择CAD图纸图层,选择需要关闭的图层,点击图3所示对话框。点击对话框中的“Hide in View”,关闭不需要的CAD图层。


图3

我的方法有一个前提是工程师在画图的时候图层设置比较规范,方便使用。图层设置不规范的时候,推荐使用文章开头提到的方法。
