实际项目中有很多垂直的Y型三通,这种三通在revit图纸中很难自动生成。我们需要手动添加,具体操作步骤如下:

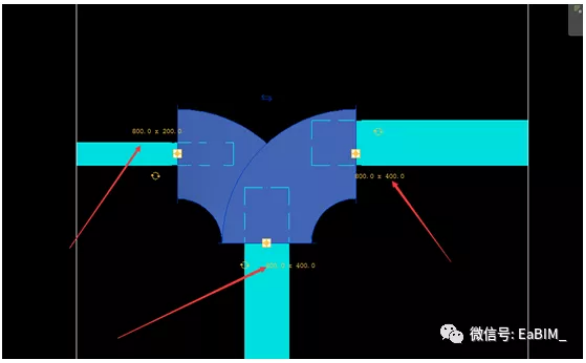

竖三通结果截图:

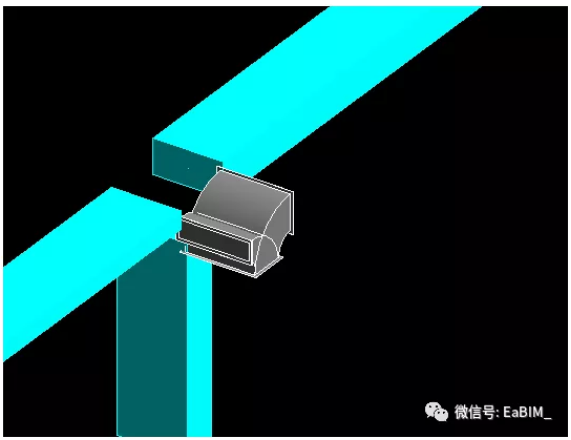

这个这种垂直连接器在常规方法下是自动生成的,如果不能生成,这种连接器在正常操作下容易出现以下问题:



[1]

[2]

p>


接下来,我将教你如何手动添加这个Y型三通。

步骤 1:在三个方向上绘制管道


步骤 2:添加一个部分并进入该部分并手动放置我们需要的东西Y型三通,翻转Y型三通,旋转到我们需要调整风管接头尺寸的角度(这里需要注意的是剖面图中风管的宽度为高度平面图中的风管,剖面图中的风管高度为平面图中的风管宽度)。



第三步:回到平面图,对齐连接Y型三通。
