revit公制栏杆怎么画(revit栏杆扶手族怎么创建)

来源丨EBI教育

在建模过程中,栏杆可以说是一个比较复杂的点,下面就来详细解释一下栏杆所涉及的知识点。

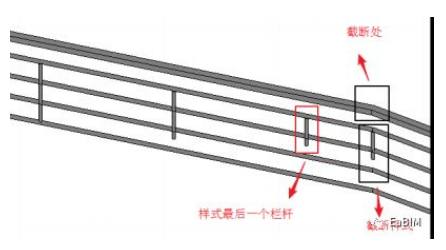

1.栏杆扶手的主要样式:如图所示,n间距加n栏杆为主要样式。


2、截断样式位置:绘制路径时,被分成多段,线段的终点就是截断位置。


3、选择“截断样式位置”,即在线段的末端,生成截断样式,截断样式默认为最后一根柱子样式中的样式,样式长度等于样式中栏杆间距的总和,如下图,样式长度=1000+1000+1000=3000。



4.生成截断样式的一个条件是下一段栏杆足够生成>1个样式之前它可以在最后生成 生成截断样式。


5.截断样式位置:角度大于


例如:角度大于45°,连续的线段视为截断,截断的长度决定是否可以生成一种以上的样式;当角度小于45°时,视为不截断,即两条线段的长度之和是否可以生成一种以上的样式。

生成截断样式的一个条件是下一段栏杆足够生成>1个样式,才可以最后生成截断样式。

样式和截断样式的条件:

(1)截断栏杆的长度足以生成多个+后续栏杆(截断或不截断)足够长产生不止一种风格;

(2)没有截断的栏杆长度之和足以生成多于一种样式+后续栏杆的长度(截断与否)足以生成多于一种样式.


  -END-
