revit族中怎么附加参数(revit如何为门添加属性)

文章来源:Revit Bicycle

最近在负责一个项目,在准备模板的时候心血来潮:

同族最多的实例模型是门窗结构框架,如“双防火门”族,有十多个族实例。在以往的项目实践中,要么使用上一版本的模板文件,要么手动添加。不乏努力创造和错误交付的可能性。

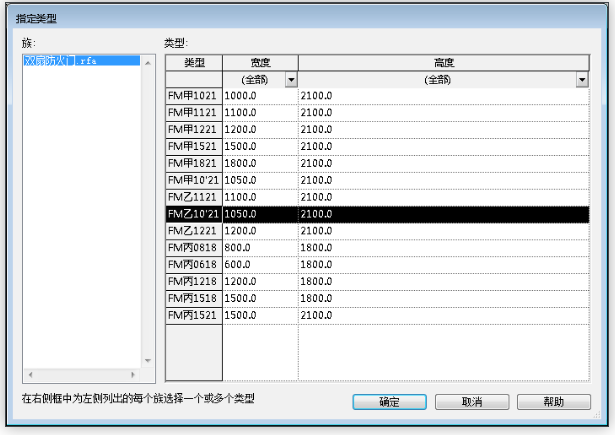

那么有什么好办法吗?你见过这个界面吗?


(图一)

注:黑带表示被选中,否则不会添加到模型中

加载族当提供默认实例供选择时,如果我们碰巧需要它,选择它并加载它以创建它。

但不是所有的族都有这个选择栏,或者选择栏中没有我们需要的实例。那么接下来说明如何“制造”呢?

01.众所周知,门窗名称等信息可以在平面图或者门窗表中获取,而我们只需要获取门窗的宽高信息.


(图2)

02、反手转换成Revit能识别的格式。值得一提的是,第一行“参数名称##参数类型##参数单位”的格式。 (注意mmmm+s的复数形式)


(图3)

03.整理后保存为csv文件,然后改后缀名.txt,最后放在和family相同的文件目录下。


(图4)

04. Revit加载族时选择添加的实例,并“覆盖”它。建议选择后者,有矫正作用。


(图5)

后记:在创建梁柱截面或钢梁等方面非常有用。如果你不看不懂哪一步,可以私聊,或者发现bug,轻喷。

上述操作的目的是避免在排列组件时创建实例,并保证实例属性的准确性。此外,您还可以在使用建模大师时匹配现有的门窗实例。


(图6)

l

l

l
