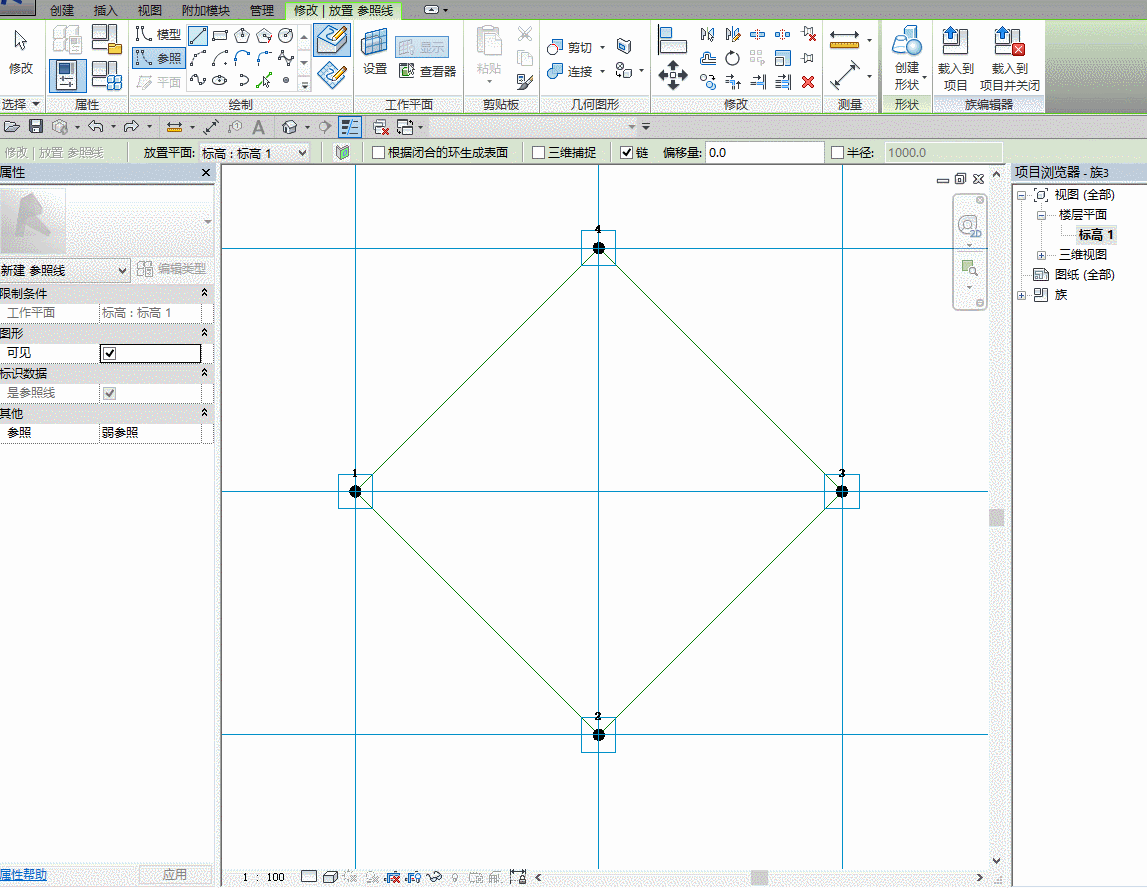

1、新的族 - 基于填充图案的公制常规模型。打开平面图 - 1 层，将参考点元素放置在平面图上，尝试将其放置在网格的中心。进入3D视图并选择点实体并给它一个偏移量，然后在修改面板下选择参考线，并打开3D捕捉连接点实体，如图所示
p>
2、将点图元放在参考线上，选择model line-circle命令，设置工作平面画一个直径为100的圆，如图。依次选择圆及其参考线，单击创建形状，然后依次绘制钢架的其余部分，如图
3、将模型调整为线框模式，方便我们进行下一步。选择模型line-circle命令，将鼠标放在点图元上按Tab键切换选择合适的工作平面，圆半径输入300，点击Create Shape，在弹出的选项栏中选择Sphere，并将模型调整为Shading模式以查看实际效果。将材料分配给模型并将其加载到体量模型中
4、选择需要创建钢网架的体量面，选择分割面，在属性栏下拉找到之前制作的族文件，会自动生成如图所示的钢结构网格。
结论：通过使用基于填充图案的公制常规模型来匹配质量，可以生产出相对规则的钢框架。
