revit怎么修改尺寸(revit怎么设置管子6米一个钢卡)
发布： 更新时间：2022-03-30 23:43:44
来源丨EBI教育
管道保温层的厚度与管道的材质、系统、尺寸有关，不同性能的管道保温层厚度不同。
1、首先忽略管径对保温层的影响，选择所有需要添加保温层的管道、管件、附件，使用“添加” 在“修改管道”中。 “绝缘层”代替绝缘层，增加了均匀厚度的绝缘层，如图，均匀设置绝缘层厚度为28mm。
2. 创建管道明细表，使用“过滤器”过滤掉带保温层的管道，如图如图所示。
3.使用“sort/group”对明细表进行统计分类，如图。
4、根据过滤优先级过滤管道，取消勾选“逐项列出每个实例”，完成后详细列表如图.

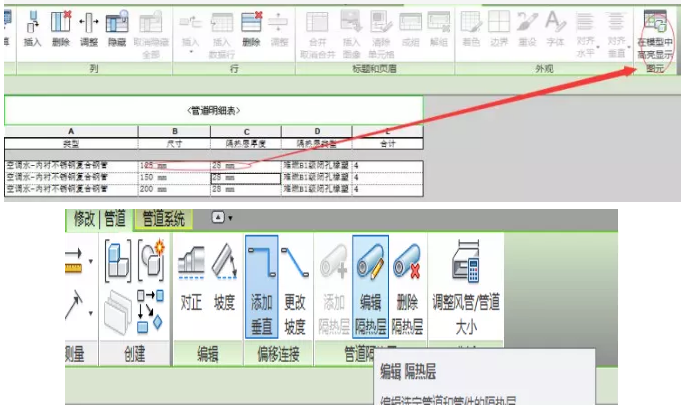

5.通过明细表选择任意尺寸的管道，在模型中显示，然后编辑保温层厚，可以快速设置不同直径管道的保温层。
意义：Revit软件中包含schedule命令，可以用来统计工程量，同时可以通过直接修改模型的一些属性日程安排。本文并通过附表用“模型中的高亮”命令快速修改模型中的绝缘层。
