revit如何设置管道材质(revit如何新建管道)

管道属于系统家族,但有时没有我们想要的管道材质类型(如下图,预设选项中没有我想要的UPVC管道),如何创建呢?


1、选择“系统”选项卡下的“管道”命令,点击管道实例属性栏中的“编辑类型”,弹出“类型属性”对话框,编辑“管道布线系统配置”,在弹出的对话框,点击“管段和尺寸”进入“机械设置”对话框,新建管段,如下图所示; (可以直接点击“系统”选项卡下机械右下角的箭头,进入“机械设置”对话框。设置对话框)

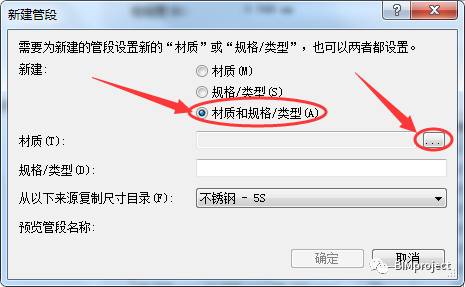

2、进入New Pipe Segment对话框,点击“Material and Specification/Type”,点击“...”进入材质浏览器创建材质;


(注:如果你在软件中已经有了你想要的素材,你可以直接新建一个规范/类型,或者你已经有了一个规范类型,可以直接新建材质)

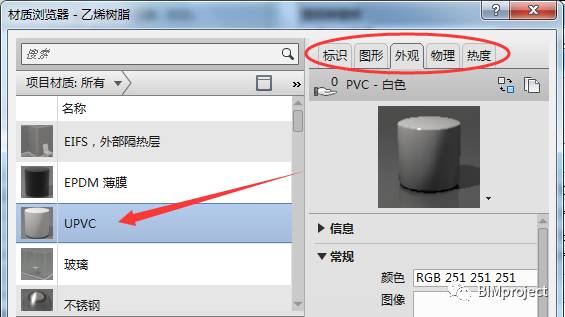

3、创建“UPVC塑料”材质,为材质添加颜色并设置其他材质参数信息;


4、添加管段规格类型,管段尺寸可以直接从现有管段尺寸复制,点击“从以下来源复制尺寸目录”选择现有尺寸的管段进行复制;


(新材料的名称和规格类型可在“预览管段名称”中提前查看)

5、点击“OK”再次打开“Pipe Routing System”“Configure”选择刚刚创建的管段材料类型,这样我们就创建了一个软件中没有的UPVC塑料管段。


(注意:如果复制的尺寸不是你想要的,可以在“机械设置”对话框的“段和尺寸”中新建一个尺寸.)
