Revit 提供了多种工具来填补管道系统、管道或电气保护的预制模型中的空白。根据情况,我们可以使用不同的工具来填补这些空白,例如修剪/延伸、快速连接或路线填充。

使用修剪/延伸工具填充两个直线段之间的间隙,例如,将管道分支连接到主管或管道系统连接到歧管时。

使用“快速连接”工具填充管件与不需要管件的另一个直线段之间的间隙。快速连接命令仅在选择配件时可用,在选择直线段时禁用。

使用 Route Fill 工具在两个打开的连接器之间添加零件,这比一个一个地放置零件更快更高效。 Route Fill 工具根据服务提供一种或多种解决方案。通过过滤使用的配件可以减少解决方案的数量。 (路线必须位于一个平面上,不支持需要两个平面或三个折弯的解决方案。)

我们可以使用任何自动填充工具(修剪/延伸、快速连接或布线和填充)来指定一些要排除的部分。

如果要填充两条直线段之间的间隙,则需要使用修剪/延伸工具。

如果您想使用快速连接工具,您需要执行以下步骤:

1. 选择一个带有开放连接的预制配件。

2. 右键单击​​并单击快速连接或从起始连接器拖动。

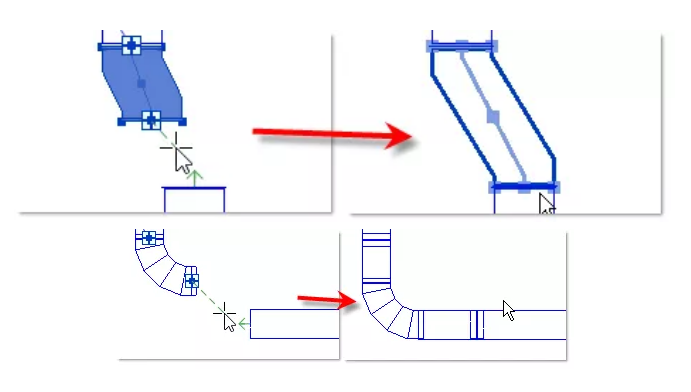

3. 单击另一个预制件上的打开连接器以创建线的末端。快速连接对于拉伸偏移或楔形或拖动弯曲很有用。如果有多个解决方案可用,Revit 将提供打开路径填充编辑器的选项。


如果要使用“Route Fill”工具,需要执行以下步骤:

1.选择预制构件和开放式连接器。如果选定装配体中有多个打开的连接器,您必须选择要布线的连接器。

2. 点击修改| Fabrication Components 选项卡 Edit 面板(Route Fill)。当您移动鼠标时,Revit 会测量视图中同一平面上的打开连接器,以确定是否可以建立连接。每个可用连接器上都会显示一个箭头。 (路线必须位于一个平面上,不支持需要两个平面或三个折弯的解决方案。连接角度不能大于 90 度。)

我们可以在“制造设置”对话框中更改颜色可用连接器上的箭头。


3. 单击打开的连接器以建立行尾。起点必须是预制构件上的连接器,但终点可以是常规 Revit 图元,例如风管、管道或机械设备。

4. 单击解决方案面板或绘图区域总和上的上一个和下一个以查看可能的解决方案。首先显示所需零件数量最少的解决方案。单击下一步时,显示的解决方案需要更多部件才能完成运行。我们也可以按左右箭头键查看下一个和上一个解决方案。

MEP 制造组件选项板显示可用解决方案中使用的所有组件。蓝点表示当前选择的解决方案中使用的组件。当您将光标放在列表中的某个零部件上时,该零部件会在图形区域中突出显示。在 MEP 制造组件面板中,选中复选框以过滤可用配件列表并限制解决方案的数量。


5. (可选)尺寸、形状和方向的变化从路线的起点开始。要反转路线的起点和终点,请单击绘图区域(从另一端开始的路线)。

6. (可选)要路由到三通或接头解决方案并选择中心线作为第二个点”面板,请单击 (Into)。启用切入时会自动禁用智能捕捉。

7. 单击“解决方案”面板或绘图区域中的“完成”以接受解决方案并完成运行。您也可以按 Enter 键结束命令。
