revit中如何剪切重叠部分(revit剪切命令怎么用)

文章来源:雪天BIM学院


详细步骤及图片

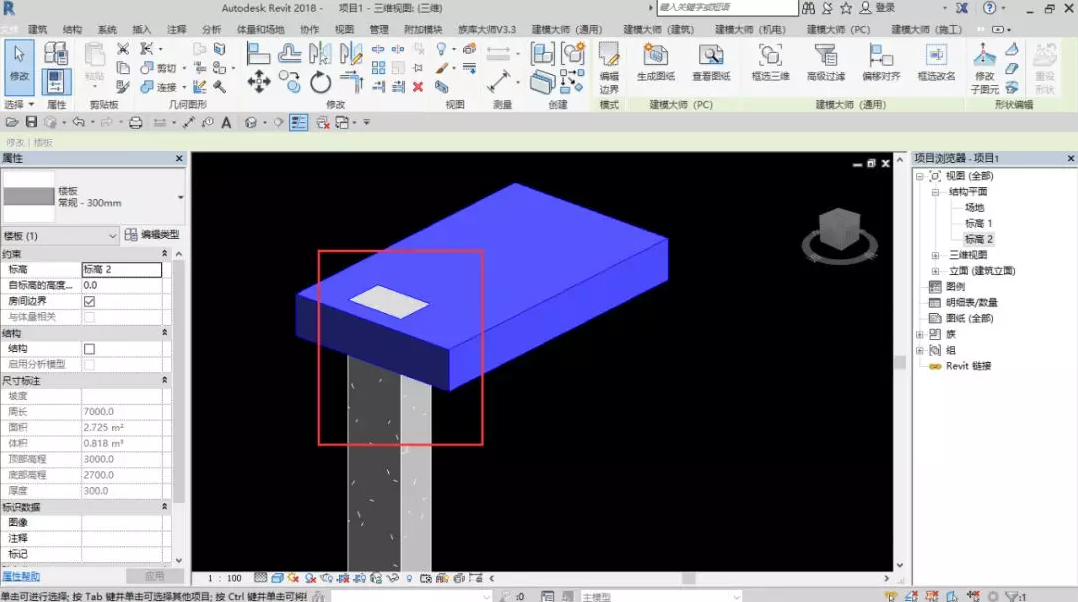

在Revit中,我们绘制柱子和板之间的默认连接两者之间是重叠的,这意味着它们不会相互切割。在实际施工中,楼板的施工要求是柱剪板,那么在Revit中应该如何处理呢?

今天我将教你如何在 Revit 中操作柱和板剪切序列!


1.首先点击板或柱,然后在修改选项卡中找到连接命令。


2. 点击板和柱,板会切断柱子。


3. 在修改选项卡中,单击连接命令旁边的下拉三角形,找到开关连接顺序,然后单击板和柱。这是柱剪板。



4.还有一种方法,点击板子,然后在修改选项卡中找到编辑边界,然后把柱子的位置剪掉,这样就可以达到同样的效果。




这样就完成了我们的柱子和板子的剪切!
