revit剖面框怎么生成(revit的剖面框怎么点出来)

文章来源:博木金业


1)可以使用立面视图面板下的剖面工具,修改其元素属性类型为详细视图如图1所示;


图1

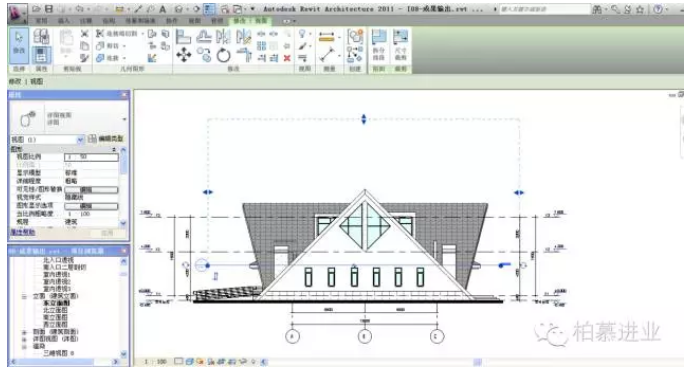

2) 绘制如图2所示的截面范围,并使用左下角的翻转符号控制其视图方向。请注意,在四种剖面类型中,只有局部视图可以在立面上绘制水平剖面。完成的剖面图如图3所示;


图2


图3
