revit中怎样修改视图范围(revit中图元在视图中不可见怎么办)

在我们的建模过程中,我们经常会遇到图元显示的问题。我们可以画一束光,但我们看不到它。我们可以画一个屋顶,只显示一半的屋顶。也有很多同学会问为什么我的XXX是看不见的。一般我们会先从视野范围说起,那么今天就跟大家说说视野范围。

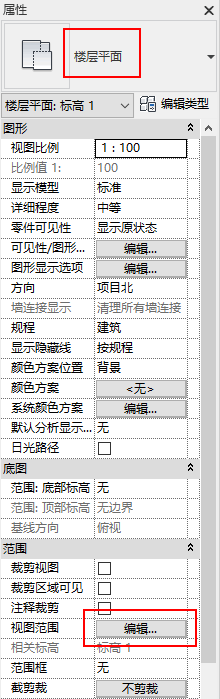

我们的 Revit 视图范围是在平面图的属性中设置的。


然后我们点击这个视图范围,会弹出一个编辑对话框,分为两部分,一个是[主范围],另一个是[视图深度] ]。


那么这些是什么意思呢?这是一个图表,可以帮助您理解。


从[Top]到[Bottom]为主范围,[Bottom]下方的偏移值就是视图深度,所有高度之和称为[查看范围]。

[Top]值必须≥[Cut plane]值; [View depth]值必须≤[Bottom]值

[Cut plane]~[Bottom]为正常范围; 【视图深度】超出范围,可见;那么我们看不到的范围是[top]~[section plane]

所以我们能看到的范围就是下图中红框内的范围。


如果觉得这个视野范围的调整比较麻烦,可以直接把切割平面和顶部调整到相同的值。
