问题:为什么Revit立面图显示剖面图的效果



答:

1、立面符号有两个可选对象。一是“立面”,二是“景”。

1、1“立面”是指整个立面符号,有四个方向可供选择。如果选中了一个方向,则会在该方向上创建一个视图。


1、2 “视图”是指在某个方向上创建的视图,这些视图是与项目浏览器中的立面相关联的视图。

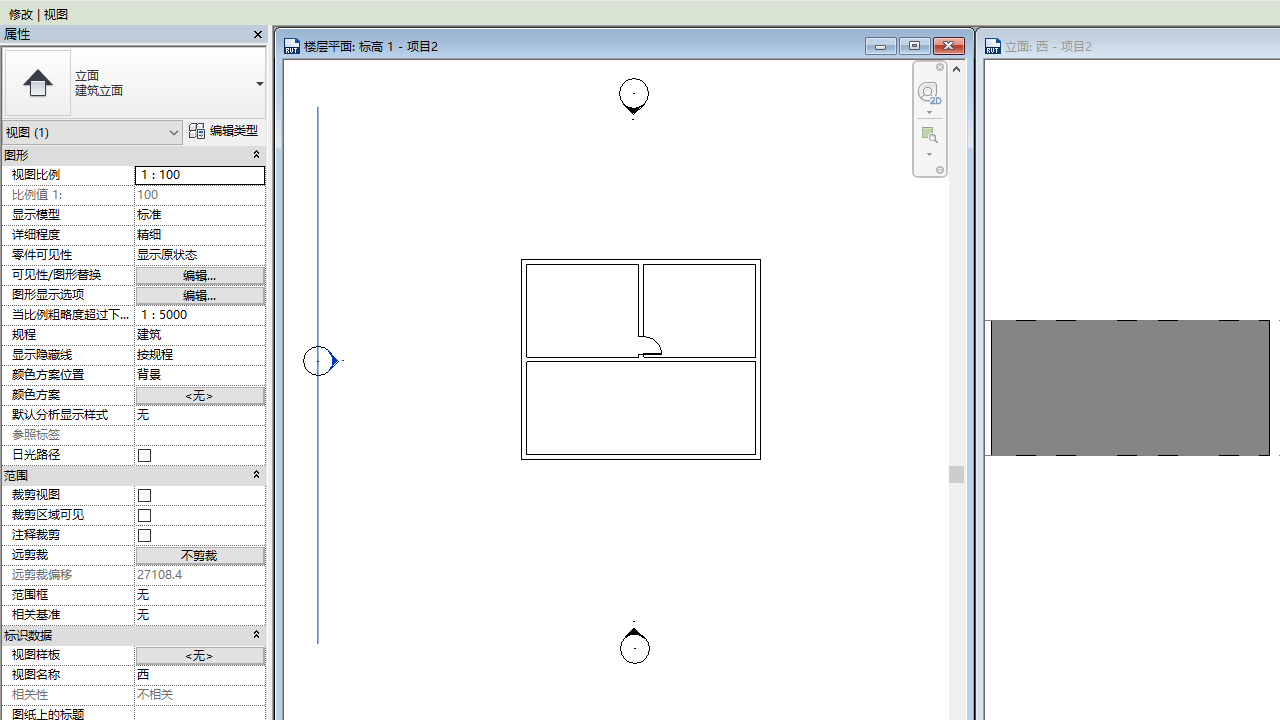

2、当您选择立面视图时,您将看到一条突出显示的线。这条线相当于剖面图的切割线,模型将以这条线为起点沿立面方向观察。从图中的蓝线开始,您会在右侧的“立面:西”视图中看到一堵墙。


3、如果将立面图的蓝线移动到模型的中间,就会产生切割效果。从图中的蓝线开始,您将在右侧的“立面:西”视图中看到门和墙剖面线。
