revit标高如何设置上标头 下标头(revit怎么改变标高的标头)

由于Revit中的立面图头族对所有专业都是通用的,所以我们经常会在一个项目文件中遇到建筑和结构专业的立面系统。两个专业的立面从结构上有所区别。接下来介绍如何修改Revit的内置族,然后将其保存为设计中需要的自建族。

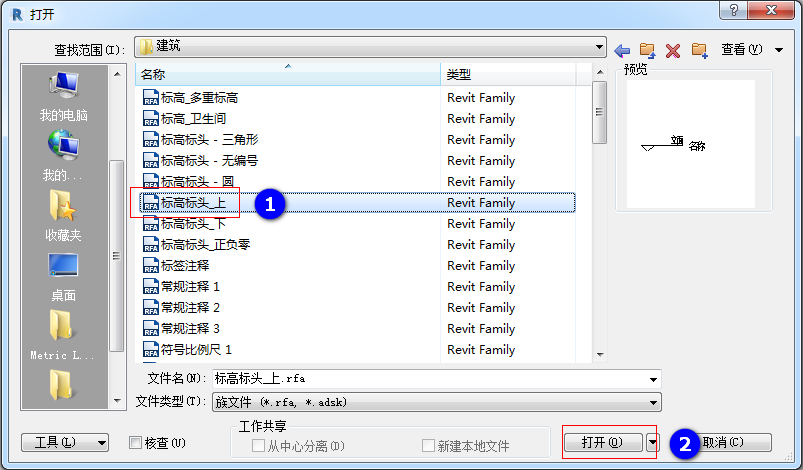

(1)打开关卡族。选择“应用程序”→“打开”→“族”命令,在弹出的“打开”对话框中,选择“Level Header_Up.rfa”的族文件,点击“打开”按钮,如图。

腿腿教学网-Revit教程 | Revit定义标高标头的族

(2)调整标签。选择画面操作区立面表头中的“名称”文字,如图所示在属性对话框中单击“编辑”按钮。

(3)在弹出的“编辑标签”对话框中,在前缀中输入“Architecture:”字样,在后缀中输入“F”字样,点击“确定”按钮,即可此时可以观察到,屏幕操作区立面表头的文字变成了如图所示的“建筑:名称F”。

腿腿教学网-Revit教程 | Revit定义标高标头的族

腿腿教学网-Revit教程 | Revit定义标高标头的族

(4) 另存为建筑级族。选择“应用”→“另存为”→“族”命令,在弹出的“另存为”对话框中,将调整后的立面头文件保存为“建筑立面”RFA族文件,点击“保存”按钮为显示。

腿腿教学网-Revit教程 | Revit定义标高标头的族
