在机电设备安装中,压力表是各大机房不可缺少的仪表部件。放置压力表时,有水平管道系统和立管系统。一些BIM工程师直接将压力表插入管道中,无需连接部件。系统是在视图上连接的,但是在检查碰撞时这里是一个碰撞点。



为了在系统中快速应用Revit,小编特地分享了关于压力表的组件族。

系列模板:公制通用模型

系列类别:机械 - 管道配件


系列:参考平面平面图视图


族:正立面视图


族:右立面视图

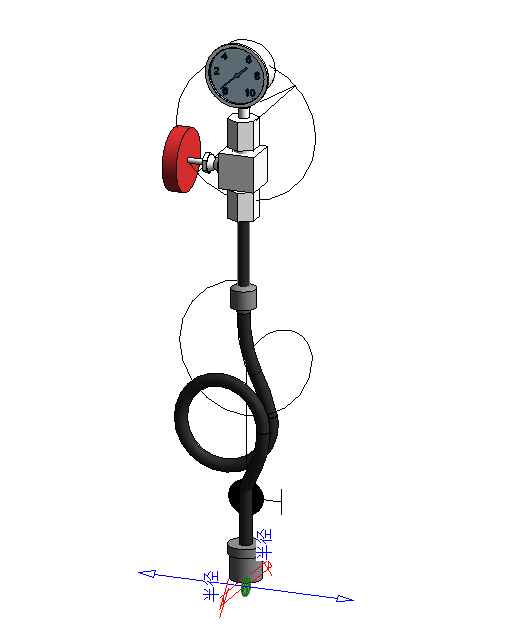

系列:3D 视图

系列参数


系列:参数列表

p>

这个族的参数比较简单,压力表本身不应该改变,但是压力表和管道的连接方式会随着放置管道的半径而变化。这样做的好处是在调整管道定位时,压力表不会脱离管道,减少了调整压力表的工作量,操作方便。缺点是管道已经中断,不符合施工流程,但实际施工没有效果。

家庭测试

加载项目绘制了水平和垂直水系统的应用程序。
