Revit 图纸是施工文档集中的单独页面。在 Revit 中,为施工文档集中的每个图纸创建图纸视图。然后在每个图纸视图上放置多个图纸或明细表。

部分图纸

revit怎么生成图纸(revit结构设计怎样隐藏图源)

部分图纸

revit怎么生成图纸(revit结构设计怎样隐藏图源)1

当图纸添加到 Revit 项目时,它们会在项目浏览器中的图纸(全部)下列出。

图纸将在项目浏览器中列出

revit怎么生成图纸(revit结构设计怎样隐藏图源)2

图纸将在项目浏览器中列出

revit怎么生成图纸(revit结构设计怎样隐藏图源)3

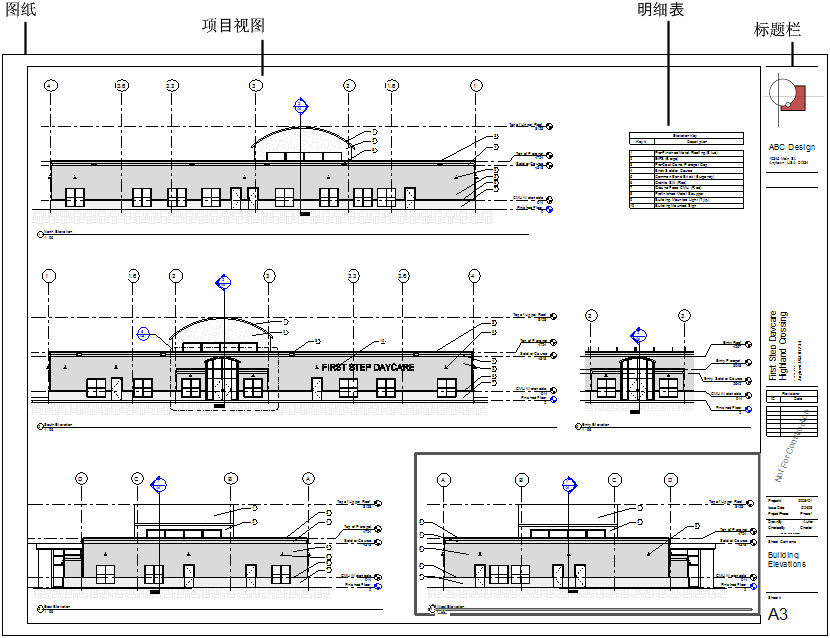

将图纸或明细表移动到图纸上时会显示视口。视口是放置在图纸上的图形或明细表的表示。

Revit Digital Open Set

一些建筑师使用卡通集来规划项目的文档要求。卡通集是要包括在施工文档集中的图纸的粗略平面,以及要在每张图纸上显示的图形、明细表或其他信息。

通过创建卡通集,可以确保最终的构建文档集包含所有需要的信息。您还可以使用此方法来确保您的车间文档集符合您的组织制定的标准。

使用 Revit,您可以创建数字卡通集。首先将所需的视图(图形和明细表)添加到项目中,并绘制建筑模型的基本设计。将所需的图纸添加到项目中,并为其提供适当的名称和编号。然后将这些视图添加到相应的图纸中。如果需要,可以立即设置视图比例、标题和其他属性,以便生成的图形使用所需的设置。

虽然这些视图和图纸尚未显示完整的设计,但它们提供了项目的一般结构。随着在项目视图中开发建筑模型,进度表也会相应更新,并且图纸会显示所需的信息。这种技术简化了项目文档的处理。

在创建一组反映企业标准或典型项目设置的数字卡通时,使用 Project 创建项目模板。

revit怎么生成图纸(revit结构设计怎样隐藏图源)4

Revit 项目模板图纸

创建项目模板时,您可以在模板中包含图纸。从一个空白项目文件开始,创建每个项目应包含的标准视图和级别。将这些视图留空,但给它们标准名称。要创建一组标准的施工文件,请使用所需的标题栏创建图纸。使用所需的视口模板和视图标题类型将视图添加到图纸。然后将空项目另存为项目模板。

当您使用此项目模板创建项目时,所有视图和图纸都会创建并在项目浏览器中列出。当您开始在项目视图中绘制建筑模型时,图纸上的视图会自动更新。该技术简化了项目文档的处理并维护了组织标准。
