revit2016载入族没有文件怎么办(revit项目中未载入族怎么解决)

1、一是明确家庭范畴的概念。 Revit中的构件可以按照以下四个级别进行分类,族类别、族、族类型、族实例。

1、1 族类是最高级别的,如结构柱、门、窗、风管等。

1、2 族是一个类别中图元的分类,一组图元包含一组共同的属性(称为参数)和相关的图形表示。

1、3 种族类型是种族中的一个细分。属于一个族的不同实体的部分或全部参数可能具有不同的值,但参数集(其名称和含义)是相同的。

1、4 族实例是模型中的一个实例,是模型结构中的最小元素。

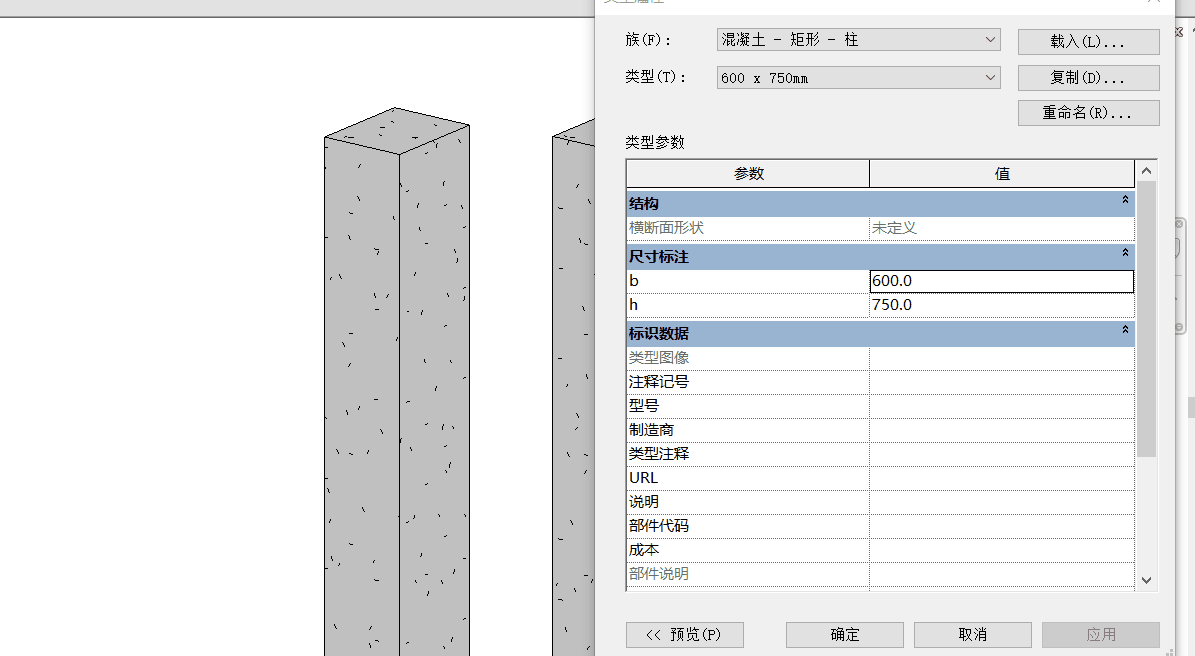

1、5 该图是四个级别的示例。数字 1、2、3 和 4 是族类别、族、族类型和族实例。


2、因此,在特定窗口加载族文件时,需要判断加载的族的族类型是否正确。例如,如果在图中结构柱的窗口中加载了族,如果选择了族类型为结构框架的族,则会提示该族的类型不正确。


3、为了解决这个问题,我们可以打开我们需要加载的族,然后在族编辑器左上角找到族类别和族参数按钮,点击之后,修改族类别。


4、如果在加载族时在“插入”选项卡中选择“加载族”命令,则无需考虑族类别。
