revit风机盘管如何翻模(revit如何生成合计的窗)

源丨ebi教育

在构建一个项目过程中,通常需要创建一个适合项目要求的参数的粉丝,所以如何创建风扇并添加连接器?以下是一个简短的解释。

1.打开Revit并创建一个新的公制常规模型。在“平面图”中的“参考电平”视图中,绘制参考平面并添加尺寸,如图所示。

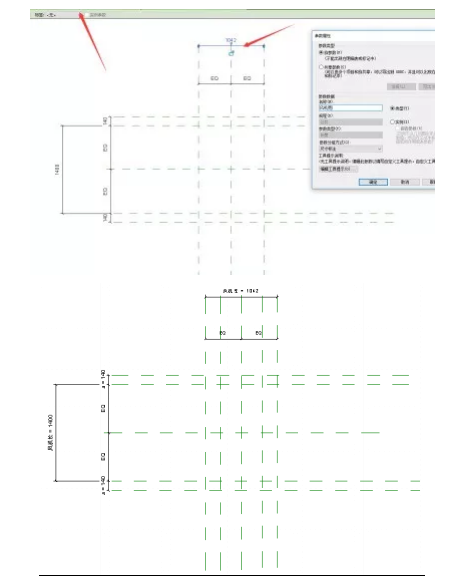

2.选择需要添加参数的维度,单击选项栏中的“标签”命令,将弹出“参数属性”对话框,如图所示。


3.然后绘制参考平面并在“正面高程”视图中添加参数,如图所示。


4.接下来,使用“Extrude”命令制作风扇盒的主体。挤出的长方体必须用其相应的长度*宽度*高度的参考平面锁定。如图所示。


5.现在开始生产tuyere,继续使用拉伸命令绘制tuyere并锁定它,如图所示。


6.创建完成后,3D模型如图所示。


7、然后单击“连接器”面板中的“管道连接器”命令,将连接器添加到此TUYERE中,如图所示。


8.选择添加的“管道连接器”,在“属性”面板中,单击如下图所示的按钮,并设置宽度和高度到创建的参数“Tuyere Width”和“Tuyere Length”是关联的。

image.png以这种方式

,连接器可以随着tuyere的变化而改变。另一个Tuyere以与此相同的方式制作。

意义:通过学习上述解释,您可以使用连接器创建类似的设备,创建适合您自己项目的连接器系列,并促进建模。
