revit怎么设置视图范围(revit属性视图范围)

来源丨EBI教育

在制作族的过程中,图元在立面图中通常是看不到的,但是3D中有图元,那么需要检查图元是否在看法。选择合适的条件。还要注意视野范围的范围。所以这里是如何设置家庭中的视图范围。

01. 3D显示一张桌子和四条腿,但是平面图中只显示一个平面,没有显示桌腿,如图。

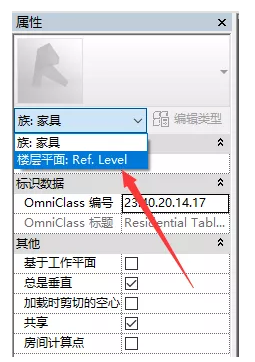

02.选择属性栏,family:家具向下,选择平面图,这样就可以在下面看到了属性栏视图范围。


03. 选择范围并单击编辑。如图所示,输入适当的高程范围值。


04. 这样就完成了平面视图中显示桌腿的表达效果,如图。


含义:项目中的平面图有视野范围,族中的平面图也有视野范围。通过合理调整视图范围,方便创建家庭成员进程。观察。

-END-
