在族中,将连接器放置在面或工作平面上。

在面上放置连接器

在族编辑器的项目浏览器中,双击 View (All) revit项目操作教程(revit新建选哪个) 3D Views revit项目操作教程(revit新建选哪个) 3D ,然后旋转模型以查看放置连接器的面。

您放置的特定类型的第一个连接器被指定为主连接器。稍后,您可以修改分配。

单击创建选项卡 revit项目操作教程(revit新建选哪个) 连接器面板,然后单击连接器类型,例如风管连接器。

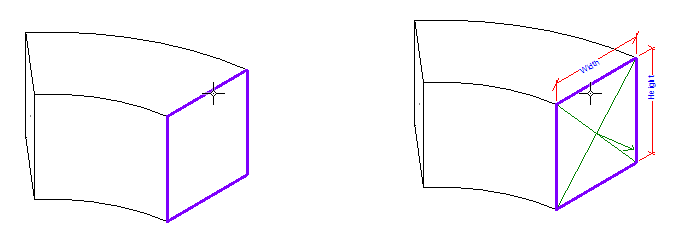

将光标置于 X 轴上方。突出显示边缘后,单击以放置主连接器。 (默认情况下,已选中)。

已放置主连接器。

revit项目操作教程(revit新建选哪个)1

根据需要选择连接器并指定实例属性。

指定的尺寸和方向决定了如何使用兼容的组件进行连接。参数值可以输入或关联成员的家庭参数。

将连接器放置在工作平面上

在族编辑器中,打开平面视图和要放置连接器的 3D 视图。

您放置的特定类型的第一个连接器被指定为主连接器。稍后,您可以修改分配。

单击创建选项卡 revit项目操作教程(revit新建选哪个) 连接器面板,然后单击连接器类型(电气、管道、管道、电缆桥架或“导管”)。

例如,单击电气连接器,然后单击修改 |放置电气连接器选项卡 revit项目操作教程(revit新建选哪个) 放置面板 revit项目操作教程(revit新建选哪个)revit项目操作教程(revit新建选哪个)2(工作平面)。

在“工作平面”对话框中,选择要放置连接器的工作平面,然后单击“确定”。

在本例中,电气连接放置在接线盒的顶部工作平面上。

revit项目操作教程(revit新建选哪个)3

选择连接器,移动它,并根据需要指定实例属性。

您可以输入参数值或将这些参数值与成员的家庭参数相关联。
