我们的幕墙系统构建在不规则形状的表面上可能会出现以下情况,从而使我们的模型在视觉上不那么吸引人。这时只需要改变幕墙网格的角度就可以解决这个问题。

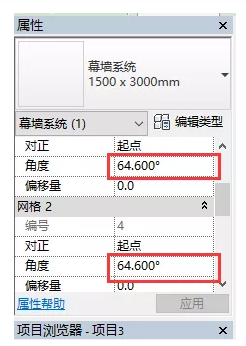

1、选择幕墙系统→在属性栏下修改网格的角度(网格1和2的修改角度应该相同)。效果如下图。



2.同理,规则的幕墙网格系统也可以通过修改窗帘的角度和间距来修改墙网格。对幕墙网格实施新的更改。
