revit楼梯画法(revit楼梯建模方式有哪几种)

[本文来源:bimrech]

这个楼梯是学院图书馆西北角一楼的人行楼梯(部分)。平面尺寸如下图所示。材料无要求,立管高度150mm,台阶深度300mm,平台厚度200mm,默认扶手。


1、新建工程(建筑模型),将标高2修改为“4.2m”,如下图1所示;


2、返回“Level 1”视图,绘制参考平面(RP),如下图所示;


3、进入“建筑”选项卡,点击“楼梯(按构件)”命令,输入“编辑类型”,选择“系统族:现浇楼梯”,然后将平台类型改为“200厚”,然后点击“确定”,如下图;


4、将所需的胎面深度修改为“300”,将所需的冒口数量修改为“28”。修改段宽为“2350”,关闭“自动平台”,将定位线修改为“段:右”,如下图;


5、依次绘制下图所示的三个梯段(注意:每个梯段的宽度不一致);


6、调整下图中红圈处的梯段标高;


7、通过移动楼梯、手动绘制平台、修改平台高度来完成楼梯和平台的组装。具体过程可以参考下面的动画;

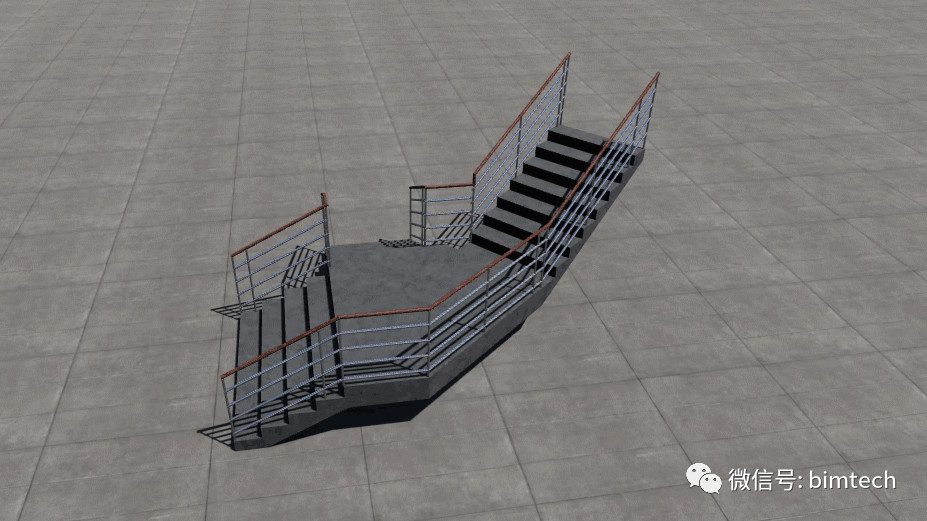

8、简单给个材质,先看看效果


让我们转向动态图像。 . .
