revit怎么设置参数化(revit全局参数设置)

来源丨EBI教育

在模型中,参数是重中之重,为了有效使用参数,Revit在2017及以后的版本中增加了一个新功能——全局参数。全局参数用于参数类型的控制,可以控制不同类型图元的变化。下面是一个长度的例子。

1.点击“管理”选项卡下的“全局参数”命令,如图。


2、打开后,进入“全局参数”面板,可以创建、编辑和调整全局参数。在这里,创建一个新的全局参数并将其命名为“Dimension”。如图所示。

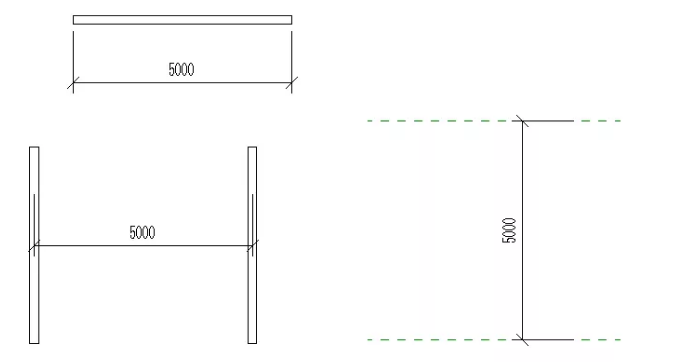

3、在绘图区创建如图所示的图元,并添加尺寸。

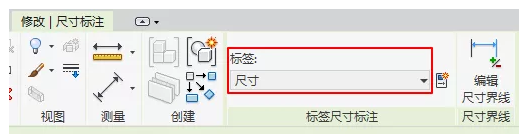

4、选择维度,在“标注标注”面板下的“标注”中选择“标注”参数,观察图元的变化,如如图所示。



5、点击尺寸线旁边的浮动编辑按钮,弹出“全局参数”对话框向上。修改参数值如图。



6、修改完成后点击“确定”,图形元素变化如图。


意义:通过学习上面的解释,我学会了全局参数的使用。在建模过程中,可以通过创建全局参数来控制图元以加快构建速度。模式速度。
