很多情况下,revit族样板中的内置参数不能满足项目的需要,所以有时我们需要自己制作样板,或者在项目过程中随时添加参数。在本文中,我们将梳理如何添加项目参数。思路和区分每个参数的含义。

下面我们以梁为例,添加共享参数(混凝土强度等级[type],构件制造商[instance])和族参数(item code [type]),整理项目参数为你添加和混淆知识点的过程。

1.首先我们来了解一下共享参数的创建和添加。在添加共享参数之前,您需要为其创建一个.txt格式的共享参数文件,并在该文件中创建一个组。创建共享参数。下面是具体的操作步骤。

1. 创建 .txt 共享参数文件


2. 创建新参数组并输入组名


3.新建共享参数,可以一次创建多个共享参数,请注意这里的规则和参数类型(revit默认提供15种参数类型,并且一旦指定就不能修改了,如果需要调整只能删除重新创建),我们需要根据自己的需要来选择。


4.为组件添加共享参数/族参数并加载到项目中

在添加参数之前,我们先区分一下type和type的区别参数和实例参数。 type参数表示族类型的共同属性,即属于该族类型的每个构件将具有的属性,只能在“编辑类型”中查看和编辑。实例参数代表组件的个性,将直接显示在属性栏中。如果族类型的某些组件具有共同的属性,则可以将参数设置为实例参数。报表参数,从属于实例参数,是根据一些约束或规则自动计算生成的不可编辑的参数。其实无论是共享参数还是族参数,都可以根据情况灵活选择设置为类型属性或实例属性。

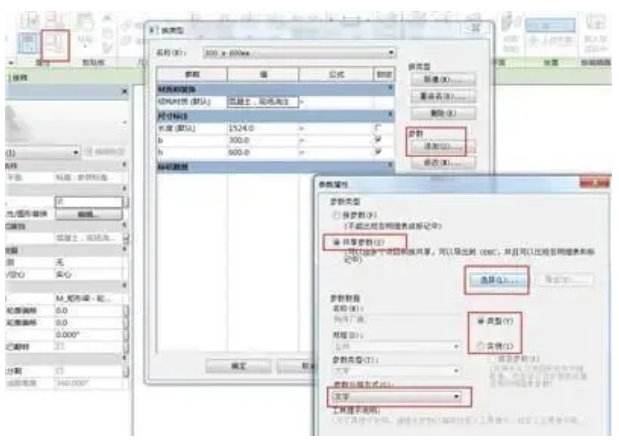

添加共享参数或族参数的思路是一样的,只是参数类型不同,如下图所示。单击族类型属性编辑器并注意参数分组的选择以及您希望它是类型属性还是实例属性。



最后将添加参数的族加载到工程中,即可看到对应的属性。

并且可以使用日程表来提取家庭的相关信息。


这里说明一下共享参数和工程参数的区别:

1.共享参数只需要创建一次,并且可用于不同组件的多个组件。每次使用一次就在需要添加的地方添加更方便;但是,每次需要时都需要重新创建项目参数。

2. 使用项目参数通过复制创建一个新的族类型。项目参数每次都需要添加。如果添加了共享参数,则保留原组件添加的信息。

3.其实除了上面提到的申请流程的不同之外,最重要的是我们可以直接提取列表中共享参数的信息,添加的family参数不会出现在列表中。在现场,所以如果要统计添加的参数信息,使用共享参数是一个明智的选择。
