revit如何隐藏线(revit怎么画实线)

在Revit中进行机电绘图时,需要显示出风口的位置、形状、大小等信息,但是在Revit默认设置下无法显示出风口,主要是出风口被堵住了由风道。好吧,这里有人会说,我可以看看我是否将显示模式更改为线框模式。 .

废话,怎么解决。慢慢听我说……(请拿起笔和纸,移动小板凳)。

首先打开你的Revit,点击“管理”,然后进入“MEP设置”,然后点击“机械设置”。


然后,我们可以看到一个“隐藏线”功能,不要小气,检查一下,不要犹豫,就是它,那么,通过方式,设置隐藏线线型。

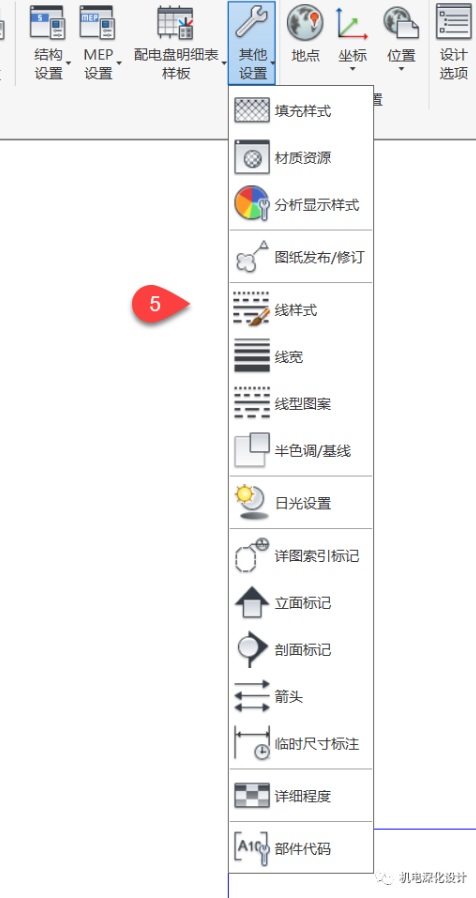

以后,如果你对“线型”不满意,大家都有一点欲望吧?你可以点击“管理”找到“其他设置”,你看到了吗?不奇怪,不奇怪,是的,是的,点击“线条样式”。


这时候可以无拘无束地添加自己喜欢的“线型”,然后“确定”。


然后,问题来了,设置也设置了,点也点了,最后出现这样的东西,玩我! !


别着急,到这里的时候,你已经成功循环了99.999%,

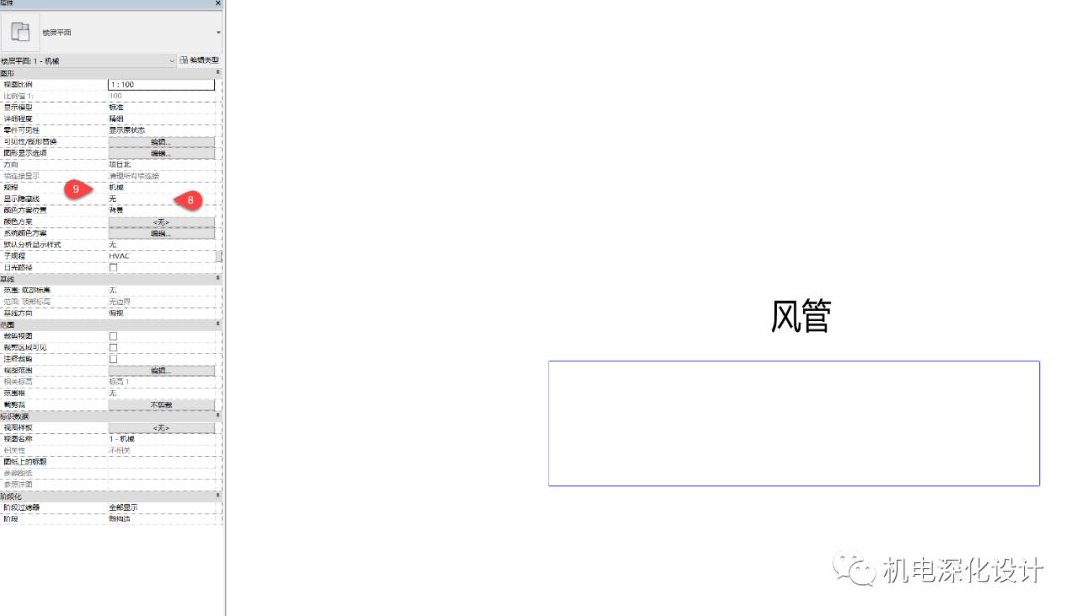

最后一步,点进去显示隐藏线和纪律的“查看属性栏”。 .


完成,完美,没有惊喜~~~~
