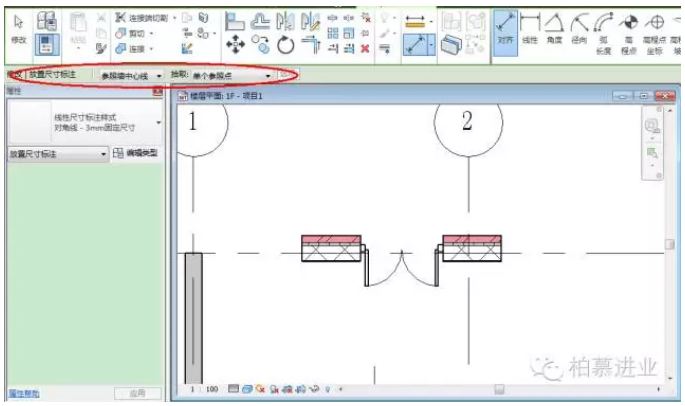

1)如图1所示,红框为选项栏,使用对齐标注时自动激活。您可能通常不会注意到它,但它通常会为我们节省大量时间。

2)在图1中,我们只需要在选项栏中将“参考墙中心线”改为“参考墙”,这样系统在标记时会优先捕捉墙而不是墙.中心线。


图1

我们在标注门窗尺寸的时候,其实可以使用如图所示的选项栏来节省很多时间2;


图2

3)如图2所示,当拾取由“单参考点”变为“整面墙”时,我们可以发现右边的“选项”按钮是亮的。点击选项按钮,在弹出的对话框中设置我们需要标记的选项,然后点击墙进行标记,效果如图3;


图3
