造型时可以单独画踢脚线,也可以同时画墙。以下5个步骤将教您学习此方法。

第一步:打开墙【属性】对话框→【编辑类型】→【结构/编辑】如图1所示



图1

第二步:根据实际情况在墙上添加单板,点击【墙饰】如图2所示


图2

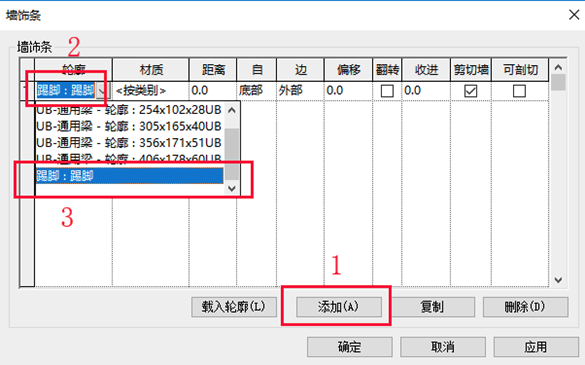

第三步:弹出界面后点击【添加】,然后选择轮廓,这里的轮廓可以自定义,加载对应的轮廓族(特殊需要可以自行创建轮廓加载)。我们这里选择【踢脚】,里面的材质、距离等参数可以根据需要修改。如图3、4


图3


图4

最后点击【OK】完成编辑,平面显示和3D视图如图5所示
