Revit中新添参数无法标记怎么办?

在项目中常为一些族类别添加了自定义参数,如果此参数为共享参数,那么就可以定 制一个标记族来对此类别的构件进行标记。

1、新建一个公制常规标记族,如果本身有所需类别的标记族样板,可直接选择对应的标记族样板,如图所示。

Revit中新添参数无法标记怎么办?

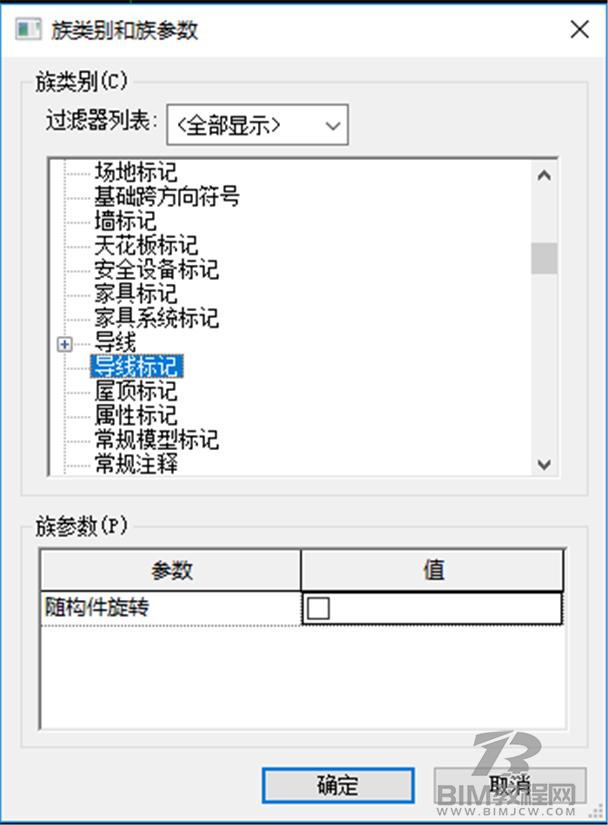

2、打开后首先将其族类别改为所需要的类别,这里是在导线中添加的共享参数,因此选择的是“导线标记”类别,如图所示。

Revit中新添参数无法标记怎么办?1

3、确定后,首先将样板中的注意事项文字删 除,如图所示。

Revit中新添参数无法标记怎么办?2

4、点击“创建”选项卡中的“标签”命令,如图所示。

Revit中新添参数无法标记怎么办?3

5、在合适位置点击鼠标,放置标签,此时会弹出“编辑标签”对话框,如图所示。



Revit中新添参数无法标记怎么办?4

6、可以注意到,左边所列出的参数是没有自定义的共享参数。需要点击左下角的“添加参数”按钮,将添加到了项目中的共享参数添加到此处,如图所示。

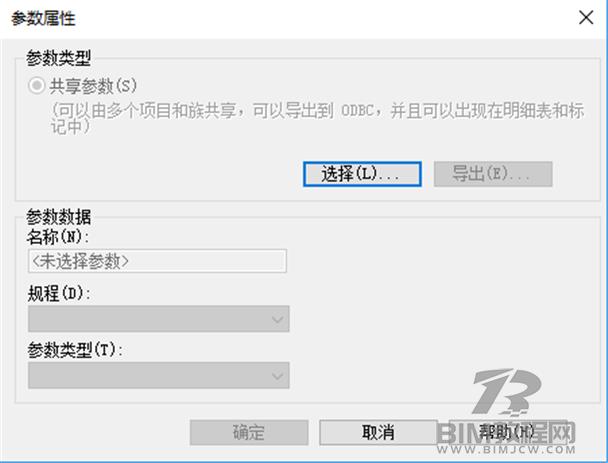

Revit中新添参数无法标记怎么办?5

Revit中新添参数无法标记怎么办?6

7、选中此参数后点击“将参数添加到标签”,将其添加到标签中。确定后即完成了标记的制作,如图所示。

Revit中新添参数无法标记怎么办?7

Revit中新添参数无法标记怎么办?8

 8、保存并将其载入到项目中后,即可对相应类别的构件进行标记。

Revit中新添参数无法标记怎么办?9

意义:在对构件进行标记过程中,有些信息的添加,需要自己创建相关参数。此时若使用常规项目参数作进行添加,则会遇到没有相应的标记可以使用。可以使用共享参数,将共享参数添加到相关构件,并创建相应的标记族,如上文中,使用共享参数作为标签,则可实现显示相关信息的目的。
