Revit绘制带榫卯的建筑柱

”BIM教程网公众号”

之前有小伙伴要做一个带榫卯的建筑柱,这里做一个简单的教程,要求,榫卯的大小要可以调节,柱的高度要可以调节。下面写一个简单的文本教程,末尾有视频。

首先我们选择公制柱的族样板,当然,如果其他样板也可以改成柱的属性。

Revit绘制带榫卯的建筑柱插图

绘制圆形柱体,并将柱体直径和族自带的参数宽度关联。矩形柱也可以用这样的方法做,这里以圆形柱为例来将,绑定参数过过程文章末尾的视频有详细的操作,不懂的小伙伴可以继续往下看。

Revit绘制带榫卯的建筑柱插图1

锁定顶和底,锁定顶和底是为了迎合Revit项目中顶部约束和底部约束。

Revit绘制带榫卯的建筑柱插图2

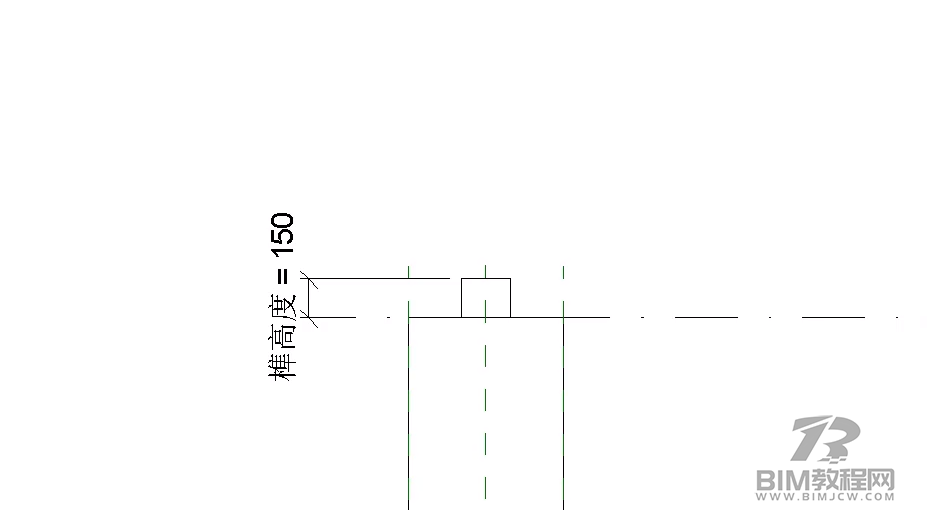

然后绘制榫,给宽度和高度参数,可以按照自己的实际情况来绘制形状。

Revit绘制带榫卯的建筑柱插图3
Revit绘制带榫卯的建筑柱插图4

设置卯的参数,用空心拉伸来创建。

Revit绘制带榫卯的建筑柱插图5

我们看一下成品。

Revit绘制带榫卯的建筑柱插图6
