Revit创建地砖的方法

Revit并没有直接提供给我们地面铺砖的做法,我们要如何做出铺砖的效果,并且还能正确的统计出铺砖的数量呢?下面给大家介绍两种做法。

方法一:

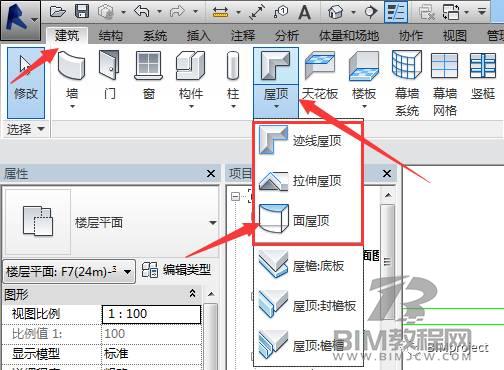

1.打开软件,在“建筑”选项卡下找到“屋顶”命令,选择任意一种方式绘制屋顶;


2.点击左侧屋顶实例属性下拉箭头,在最下边找到“玻璃斜窗”;(绘制屋顶时,绘制对象是从选取标高往上进行绘制的;而绘制楼板时,绘制对象是从选取标高往下绘制的)


3.用矩形命令绘制玻璃斜窗区域(及需要铺砖的区域),绘制好的边框线一侧有小三角符号,表示该绘制边线有坡度,选中所有边框线,在左侧实例属性栏找到“定义屋顶坡度”取消勾选该选项,则坡度被取消,点击完成;

(注:绘制的边界线不要超出墙体,最好沿着墙内部边界线绘制,不然会提示“是否希望将高亮显示的墙附着到屋顶”,


点击“是”,则屋顶部分与墙的相交处,墙沿着屋顶所在的面被剪切);


4.点选创建好的玻璃斜窗,在实例属性栏选择“编辑类型”,弹出“类型属性”对话框,根据实际面砖大小调整其间距尺寸;(“幕墙嵌板”可以选择系统嵌板或者是自行创建;将网格布局设置为“固定距离”,即可输入面砖对应尺寸;“调整竖梃尺寸”必须添加了竖梃才起作用);


5.幕墙嵌板也可以自己创建一个想要的类型,新建族,选择“公制幕墙嵌板”,创建新的幕墙嵌板;


6.打开立面视图“内部”视图进行绘制,沿着样板预设的参照平面创建拉伸,并将其子类别设置为“嵌板”,为嵌板添加材质参数,及嵌板厚度参数;


7.将创建好的幕墙嵌板载入到项目中,在玻璃斜窗的类型属性对话框中把创建好的幕墙嵌板应用于当前项目(如果遇到不规则形状的楼板,可以先将幕墙嵌板设置为“系统嵌板:穿孔板”查看、调整效果);


8.使用明细表对幕墙嵌板数量进行统计(如果创建的铺砖形状不正确,先把网格线解锁,再调整网格线到合适的位置);


(注:若是想要添加灰缝效果,可以使用“竖梃”代替灰缝,此时“调整竖梃尺寸”不能勾选,勾选以后软件会自动根据整体幕墙尺寸调整竖梃位置,导致幕墙嵌板形状发生改变)


方法二:

1.新建族,选择“自适应常规模型”族样板;


2.创建“模型参照点”并将其选中,点击“使自适应”;


3.将创建的参照点用参照线依次连接起来,并创建实体形状(注意勾选“三维捕捉”);


4.将创建好的自适应构件载入到项目中,选择四个交点放置该自适应面;(放置的交点可能会在不同的工作平面上,建议把不需要的构件临时隐藏,再进行放置)


5.在“建筑”选项卡下点击“幕墙系统”选择自适应面,点击左侧实例属性中的“编辑类型”,进入类型属性对话框;


6.为该幕墙系统复制一种类型,调整好网格间距;


7.在“修改/放置面幕墙系统”选项卡下点击“创建系统”,此时可以把自适应面删除,幕墙系统便已经创建完成,其他的设置跟方法一相同。
