Tekla创建模型的3D视图

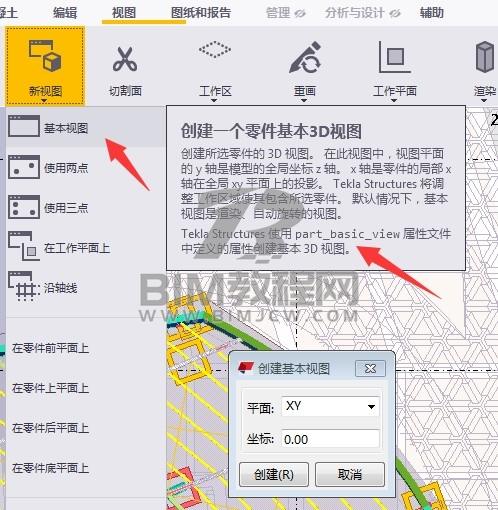

1、“视图”-“创建模型视图”-“基本视图”

Tekla创建模型的3D视图

2、“平面”选择为“XY”,“坐标”项输入“0.00”

Tekla创建模型的3D视图1

3、将“视图属性”中“视图-名称”改为你想命名的名称,如“3D视图”。 再“修改”即可。

Tekla创建模型的3D视图2

二、新版本操作(2016版及之后)

1、“视图”-“基本视图”, “创建模型视图”对话框中“平面”选择为“XY”,“坐标”项输入“0.00”。

Tekla创建模型的3D视图3

2、将“视图属性”中“视图-名称”改为你想命名的名称,如“3D视图”。 再“修改”即可。

Tekla创建模型的3D视图4

PS:使用这种方式,可以将临时剖出的视图,以自定义的名称保存到“视图列表”中,如按轴线、标高等命名。

Tekla创建模型的3D视图5
