CAD是一款常用的绘图软件，我们在CAD中可以绘制各种各样的图形，今天小编要给大家介绍的是CAD中绘制燃气灶的方法，感兴趣的小伙伴跟小编一起来动手试试吧！
1.首先，打开CAD软件，进入绘图区域，任意绘制一个矩形，如下图所示。
2.将矩形的四个角进行圆角处理，单击绘图区域右侧工具栏中的【圆角工具】，根据命令行提示输入【R】，回车确认，输入数值为【15】。

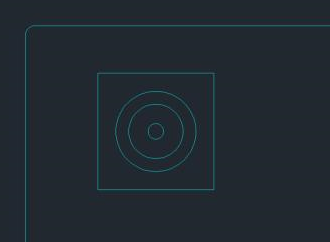

3.使用【矩形】工具，在矩形内的合适位置绘制一个矩形，然后再绘制一个圆，接着按照图示对圆进行两次偏移操作，如下图所示。
4.使用【多段线】工具在矩形内部绘制出燃气口图案，如下图所示。
5.使用【圆】工具和矩形工具绘制出燃气阀门，如下图所示。
6.最后，使用【镜像】复制出另一边的燃气口图案即可，这样燃气灶就绘制完毕啦，效果如下图所示。
以上就是CAD中绘制燃气灶的方法，是不是很简单呢？感兴趣的小伙伴和小编一起动手试试吧！
