如何使用CAD旋转命令画简易花瓶?(cad如何画花瓶)

 CAD是一款非常精密的软件,在制作钢结构或者土建等领域上,都会需要使用到CAD,软件还有大量的工具方便我们制图。今天小编为大家介绍使用CAD旋转命令画简易花瓶的操作方法,感兴趣的小伙伴一起来学习一下吧。

1.首先,打开CAD绘图软件,点击【视图】——【前视】。

如何使用CAD旋转命令画简易花瓶?

2.其次在命令行中输入:LA,按空格即可新建图形图层与标注图层。

如何使用CAD旋转命令画简易花瓶?

3.接着,在命令行输入:REV(矩形),按空格,用鼠标左键点一个,松开左键再拖一下鼠标并输入 100,300。我们需要的矩形就画好了。

再沿上下边的中点画一条直线:在命令行输入L(直线),按空格,用鼠标左键点一下上边的中心,再点一下下边的中点,按空格,直线就画好了,如下图所示:

如何使用CAD旋转命令画简易花瓶?

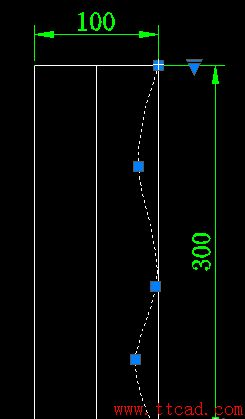

4.如图画一条样条曲线:命令行输入:SPL(样条曲线),按空格,在矩形右上顶点点击第一点,然后如图弯曲点3点,最后点矩形右下顶点,空格。若画的不好,可以再调整样条曲线的各个点。

如何使用CAD旋转命令画简易花瓶?

5.将样条曲线向左偏移3mm:命令行输入O(偏移),按空格再输入3,选择样条曲线,再此线的左边点一下即可。

如何使用CAD旋转命令画简易花瓶?

6.将矩形分解:命令行输入:X(分解),按空格,选择矩形,按空格

再将矩形的下边向上偏移5,再向上偏移3:命令行输入:O(偏移),按空格,输入5,选择下边线,在此线的上边点一下,空格(击两下空格),输入3,在此线的上边点一下。

如何使用CAD旋转命令画简易花瓶?

7.如图修剪多余的线条:命令行输入:TR(修剪),按空格,单击鼠标右键,选择要修剪的线条

再将其它多余的线条删除:选择要删除的线条输入E(删除),按空格。

如何使用CAD旋转命令画简易花瓶?

8.倒圆角:在命令行输入:F(倒圆角),按空格,输入:R(输入圆角半径),1.5,选择要倒圆角的两边线,按空格,再选择要倒圆角的两边线,按空格,直到倒完。

如何使用CAD旋转命令画简易花瓶?

9.将些图形面域:在命令行输入:REG(面域),按空格,框整个图形,按空格。

如何使用CAD旋转命令画简易花瓶?

10.将此面域图形沿左边中线旋转:在命令行输入:REV(旋转),按空格,选择图形,按空格,点中线上端点与下端点,按空格。

如何使用CAD旋转命令画简易花瓶?

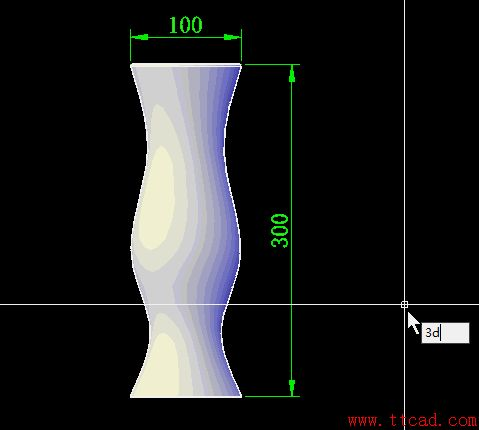

11.转概念视觉样式:在命令行输入:SHA(视觉样式),按空格,输入:C(概念),按空格

动态观察:在命令行输入:3DO(动态观察),按空格,按住鼠标左键,拖动观察

如何使用CAD旋转命令画简易花瓶?

如何使用CAD旋转命令画简易花瓶?

以上就是关于CAD中如何运用旋转命令画简易花瓶的操作方法的全部内容分享了,希望能够帮助到大家。
