CAD批量打印的方法

我们在使用CAD绘图的时候往往会有很多图纸要打印,如果一张一张打印的话,效率实在太慢了,这里给大家介绍两个小插件配合使用,能大大提高效率。两个插件如下:

  1. pdf7pro.exe:这是一个PDF虚拟打印机,我们批量打印的成果是先打印成PDF,确认无误后出纸质或者蓝图;
  2. BatchPlot.VLX:这是一个CAD批量打印的插件,可以通过CAD中的图块或者图层中的矩形来打印出区域中的图纸。

我们来看安装教程:

首先安装pdf7pro,安装过程很简单,运行pdf7pro.exe程序文件

CAD批量打印的方法

安装完成后就先不用管了

CAD批量打印的方法1
CAD批量打印的方法2

接下来我们加载BatchPlot.VLX。

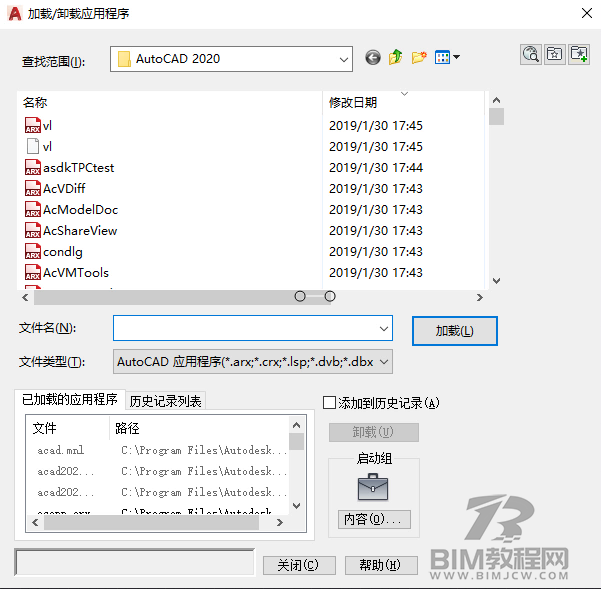

打开CAD软件,在命令栏输入“AP”,弹出如下:

CAD批量打印的方法3

把BatchPlot.VLX文件复制进去,复制进去后点击加载。

CAD批量打印的方法4

加载完成之后用命令“Bplot”或者“Batchplot”就可以调用批量打印界面了,界面如下:

CAD批量打印的方法5

我们先设置右上角的打印设置,新建一个项

CAD批量打印的方法6

把打印机选择成PdfFactory Pro,选好自己的图纸尺寸,选择好打印样式表。

CAD批量打印的方法7

点击确定后会返回到批量打印插件的界面

CAD批量打印的方法8

选择预设配置为我们刚才新建的项,图框形式这里给了三种模式,这里我一般选择图块的形式,因为我都会把图框做成块,输出选项选择直接批量打印,其他的大家也可以自己尝试下,打印比例适合图纸,图纸定位自动旋转,打印顺序按照自己的需求选。选好后需要点击“选择要处理的图纸”,框选我们的图纸即可。

打印完成后自动弹出来PdfFactory Pro的界面,需要我们输入名称和序列号。

名称随意,序列号M5X6U-HX3WU-AEWEW,就可以看到打印好的pdf文件了。

CAD批量打印的方法9

如果没有问题的话就可以在PdfFactory Pro的界面打印纸质或者蓝图了!

下面是视频教程:

下面是插件文件:
