基于面的Revit族，你用对了吗？

BIM教程网 • • 文本教程 • 阅读 32

Revit中有很多族的种类，每一种族都有自己的特点，这期来给大家介绍基于面的族。

我们在日常的生活工作中会遇到很多基于面放置的物件和构建，它们共有的特性就是必须依附“面”来放置或者安装，比如生活中我们常见的花瓶要依附于桌面、开关面板要依附于墙面、我们施工中的埋件的存在形式也是要依附于结构面，这里我们就用埋件来给大家说明基于面的族应该怎么创建和使用。我们已下面这个图来为例。

基于面的Revit族，你用对了吗？

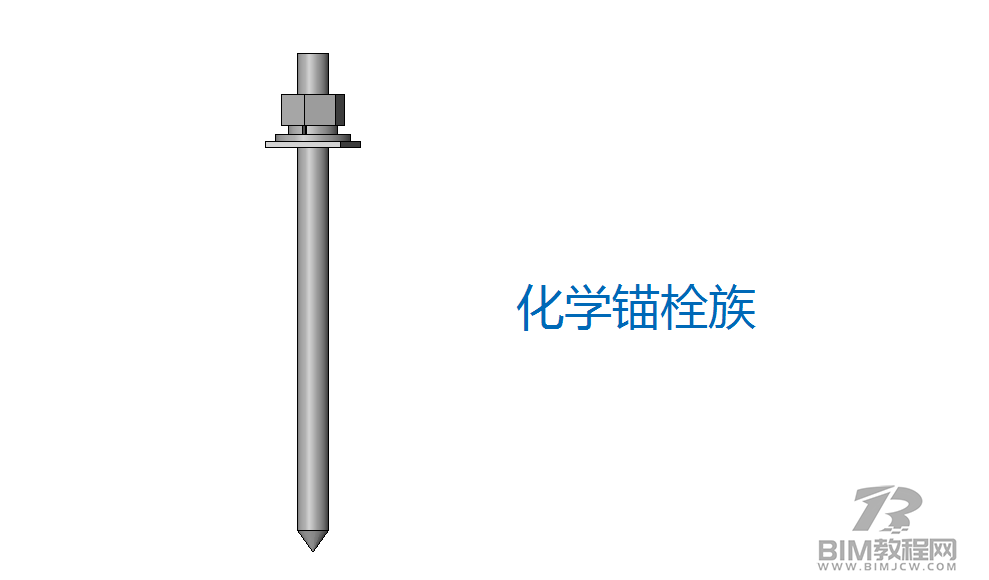

埋件呢可以分为预埋件和后补埋板，上图所示的是后补埋板，这里做示范的时候我们会稍微粗略的绘制埋板模型，重点在展示基于面的Revit族在使用过程中的便捷性。我们在这里需要式先准备好两个族，打算用嵌套的方式做在新的Revit族中，一个族是上图所示的化学锚栓的族，另一个族是埋板的族，绘制起来都比较简单，这里就直接上族了，不讲过程了。
基于面的Revit族，你用对了吗？
基于面的Revit族，你用对了吗？
准备好这两个族之后我们创建一个“基于面”的Revit族。
基于面的Revit族，你用对了吗？
让后把两个族按照对应的关系放好位置
基于面的Revit族，你用对了吗？
基于面的Revit族，你用对了吗？

做好族之后我们载入到项目里面测试。

基于面的Revit族，你用对了吗？

Revit中的每一种族样板都有自己的特性，后面我们还会围绕族来给大家分享更多有意思的操作方式！
