Tekla转Revit的方法

1、在tekla(以20.1版本为例)中选中需要导出的构件,输出fic,弹出对话框


一定要注意,红框框出的地方一定要选择表面几何,其它的可能会丢东西


上面的高级的选择一定要看清楚,很多朋友说螺栓没了,轴线没了,那就是你输出ifc的时候没有选择

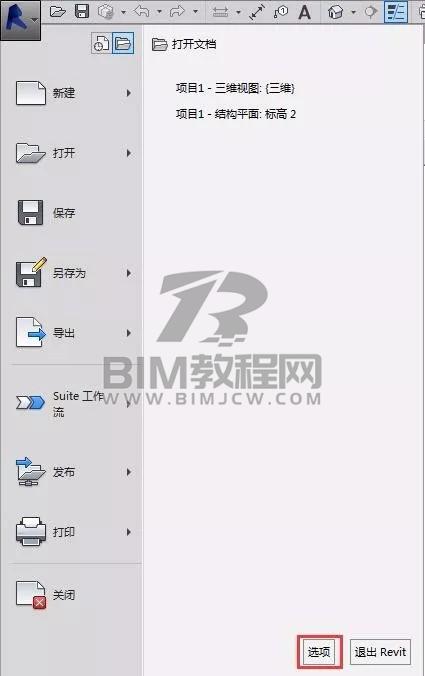

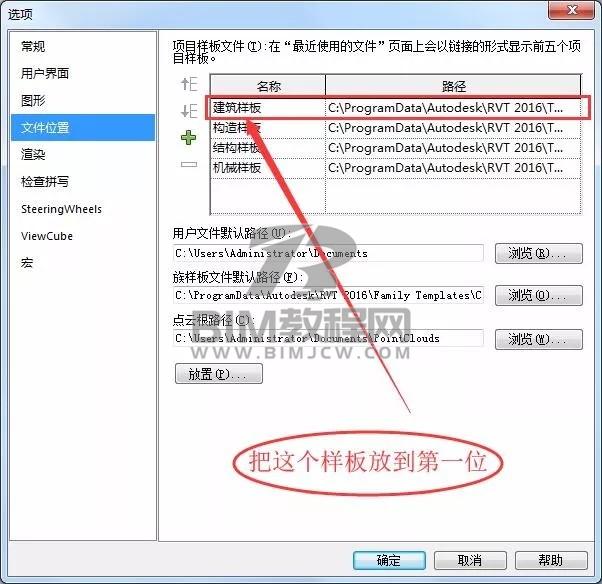

2、然后用2016以上版本的Revit打开建筑样板新建一个项目,插入,链接IFC,等完成后会在ifc文件夹内生成一个同命名的revit文件,然后不用保存关闭revit软件,打开生成的revit文件就OK了(一定要关闭后再打开这个保存的revit文件,要不然你又会觉得丢杆件了)(打开revit文件里面什么都没有,在选项中把建筑样板文件的位置移动到第一个,


重启软件打开文件3D视图下就可以了,还是没有显示的话就在属性里面把相位改改)
