revit百叶窗族

文章来源：施加咨社

只需要两步就能搞定。

第一步：创建百叶窗扇叶。

点击文件程序菜单，新建族。

找到公制轮廓，点击打开。

点击线按钮。

使用矩形工具将百叶窗的扇叶给绘制出来。

调整一下轮廓的位置，进行一下旋转。

点击族类别和族参数按钮。

将轮廓用途修改为竖挺，点击确定。

点击族类型按钮。

点击新建按钮，命名为：百叶窗扇叶，点击确定，载入到项目当中。

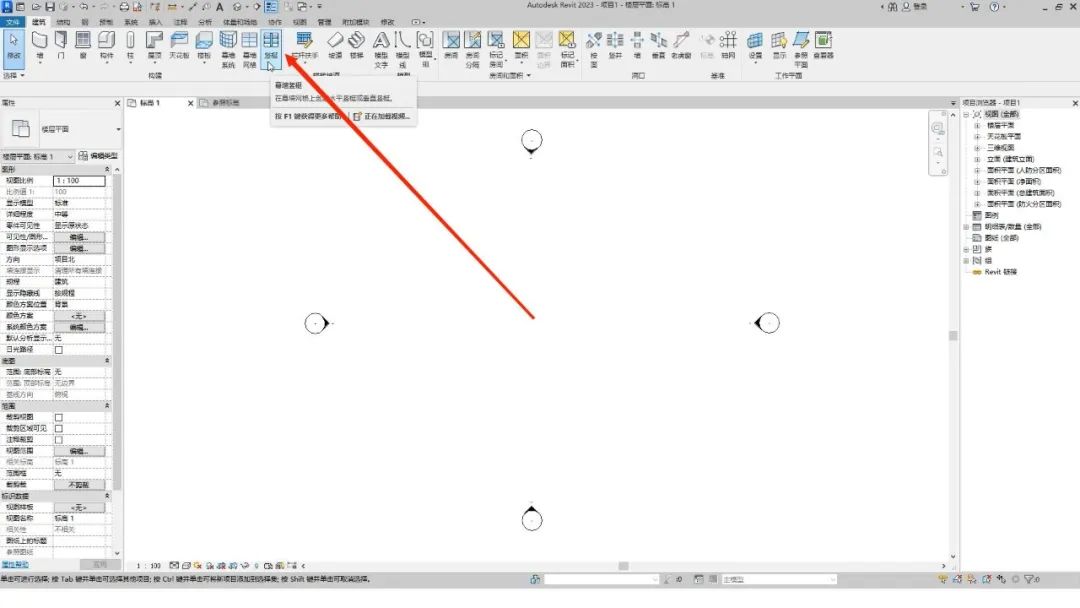

点击建筑选项卡中的竖挺按钮。

点击编辑类型，点击复制，重命名为百叶窗扇叶。

将轮廓修改为百叶窗扇叶，点击确定。

第二步：创建百叶窗。

点击建筑选项卡中的墙按钮，类型选择为幕墙。

点击编辑类型，点击复制，重命名为百叶窗。

幕墙嵌板修改为空系统嵌板：空，水平网格中的布局修改为固定距离，设定扇叶的间距为400。

水平竖挺修改为百叶窗扇叶，点击确定。

将百叶窗绘制出来。

切换到三维视图观察一下，完成。
