绘制抗震支架的几种方法

抗震支架:抗震支架的作用主要是抗震,是限制附属机电工程设施产生位移,控制设施振动,并将荷载传递至承载结构上的各类组件或装置;

普通支架:普通支架主要是以重力为荷载的支撑系统,主要作用是起到固定作用。
支架绘制的三种方法,你选对了吗?_1
支架绘制的三种方法,你选对了吗?_2

各自组成:抗震支架:长螺杆、设备或管道、螺杆紧固件、C型槽钢、抗震连接件等普通支架:横担、膨胀螺栓、支撑件、C型卡等单单从组成构建也不难看出,普通支架要比抗震支架好画;所以我们拿到施工方给的支吊架方案图,选择合适的方法去绘制。
-  三种方法  -

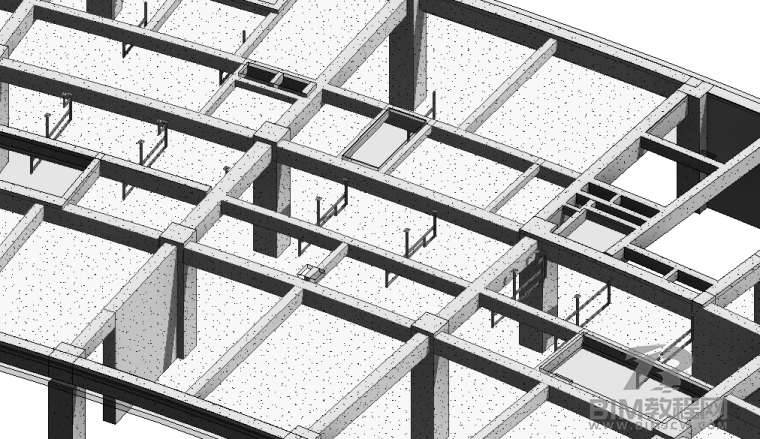

● 第一种方法:创建基于常规模型族,这种族不会跟着管线一起变动,如果机电管线进行调整,单个族实例都要调整。

支架绘制的三种方法,你选对了吗?_3

● 第二种方法:在revit中 使用MEP Fabrication构件,选择一项服务和一个组,  直接添加支吊架。优点:此方式的支吊架可直接吸附在管道上,可随着管道的大小、位置延伸调整,支持多层吊架;支架也可以放置在自由空间,可不连接到预制构件。缺点:所有支吊架都是通丝吊架,并不适用所有项目。

支架绘制的三种方法,你选对了吗?_4

第三种方法:利用插件绘制支吊架,目前市面上有很多支吊架插件,例如红瓦科技、MagicCAD、鸿业插件、橄榄山、易蜀软件等等。
从性价比和功能性推荐红瓦科技,下面大致介绍红瓦科技中的支吊架功能◆ 1、支吊架主页面它分为五种吊架类型,每种类型下面又细分不同样式;由于只需要点选管道即可生成支架,对于横担和竖杆类型、尺寸,生根面等参数在右侧参数表即可生成,所有非常便捷、灵活。

支架绘制的三种方法,你选对了吗?_5

◆ 2、吊架报表功能,支持吊架、钢材、管卡统计,并导出报表可供参考

支架绘制的三种方法,你选对了吗?_6
支架绘制的三种方法,你选对了吗?_7

◆ 3、支持支吊验算,通过管道材质、规格、承载介质密度来校核竖杆的拉弯强度、横担的受剪强度、膨胀螺栓的可靠性、焊接点强度是否满足要求。

支架绘制的三种方法,你选对了吗?_8

刚接和铰接反应的内力图,主要体现弯矩、剪力、轴力杆件的最大值

支架绘制的三种方法,你选对了吗?_9
