Revit 中的项目基点是什么?正确理解测点、工程基点、图形原点

我们在开始项目之前需要准确定位模型的位置。无论是世界坐标(GPS)还是软件中的定位坐标,定位一定要准确。

使用Revit软件建模,首先需要了解测量点、工程基点、图形原点的含义及其相互关系。

测量点: 软件世界坐标系中项目实际测量定位的参考坐标原点。从总体规划中获取坐标值。

工程基点:工程在用户坐标系中的相对参考坐标原点测量定位,需要确定该点的合理位置根据项目特点。

图形原点:默认情况下,第一次创建工程文件时,测量点和工程基点在同一点,没有这一点的明显标记。

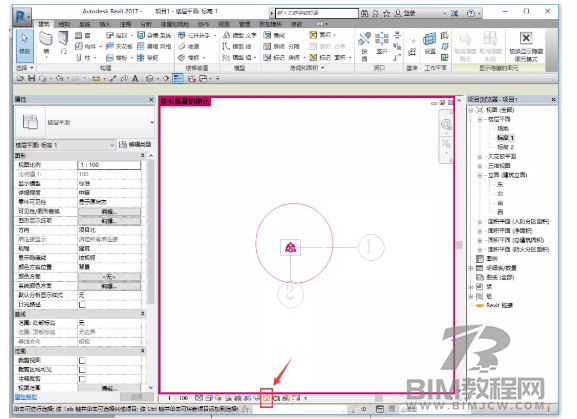

一般由建筑行业决定项目位置。我们遵循一般规则,创建一个带有建筑模板的新项目文件(也可以使用其他项目模板)。 ) 为中心创建一个支柱。单击 可在平面视图中显示隐藏的图元,如图所示,可以看到测量点和工程基点。


1. 测点处于锁定状态

(1) 实测表明测量点在锁定状态是移动的位置,测量点的坐标不会改变。


(2) 当测量点在锁定状态下移动时,项目基点相对于测量点坐标的坐标会发生相应的变化。


2. 测量点处于编辑状态

测量点处于编辑状态。坐标 (0,0,0 ) 点位置不固定。通过以下两个步骤,您可以了解测量点的零坐标是相对的。

(1) 首先在编辑状态下将测量点移动到下图所示位置。


修改测点坐标为(0,0,0),测点位置如下图


(2) 将锁定状态下的测量点移动到下图所示位置,此时测量点的(0,0,0)坐标就发生了变化从开始位置到结束位置。


我们可以简单的验证一下我们可以将编辑好的测量点移动到下面的位置


测量点的“南/北”和“东/西”值都更改为0。测量点将返回到新的0点坐标。
