Revit绘制坡道的方法(Revit怎么绘制坡道?)

在项目中绘制坡道的时候,并不是简单的拉伸就可以完成,多方向的标高都不相同(尤其是地基处的坡道)。这时,可以通过编辑楼板、添加点来实现坡道的编制。

1、首先在所需位置绘制设计所需的楼板大小尺寸,完成之后选中所绘制的楼板,在形状编辑中添加点,如图所示。



Revit绘制坡道的方法(Revit怎么绘制坡道?)



Revit绘制坡道的方法(Revit怎么绘制坡道?)

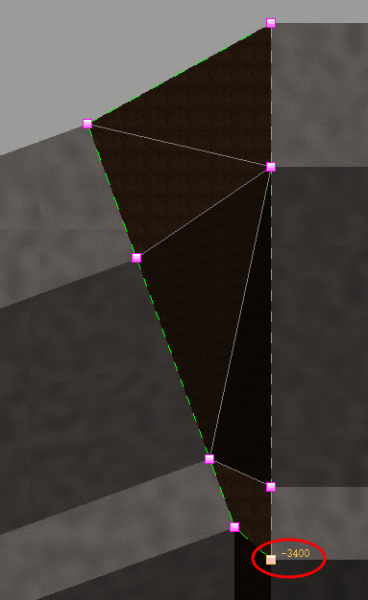

2、对楼板正确的位置进行点的添加并输入点的高程,也就是和相邻楼板一样的标高,形成所需要的高度,如图所示。

Revit绘制坡道的方法(Revit怎么绘制坡道?)

Revit绘制坡道的方法(Revit怎么绘制坡道?)



3、完成之后,对建好的坡道进行编辑,勾选可变,并设置相应的厚度,这样就可以是坡道变成实心,否则是空心的,如图所示。



Revit绘制坡道的方法(Revit怎么绘制坡道?)



Revit绘制坡道的方法(Revit怎么绘制坡道?)



意义:其实编制不规则坡道有很多方法,可以用族,体量,屋顶,楼板。通过学习上述文章,了解到用板代替特殊部位,并添加点、控制点的高程可以快速编辑出想要的模型,提高工作效率。
