Revit绘制详图的办法(Revit能绘制详图吗)

在项目创建期间,可能需要在视图中创建与模型不直接关联的详图。这时就需要用到“绘图视图”,在这里可以创建与模型不关联的、视图专有的图。当在项目中创建绘图视图时,它将与项目一起保存。尽管未与模型相关联,但仍可以从浏览器中将绘图视图拖曳到图纸中。

同其它视图一样,“绘制视图”也可以按不同的视图比例(粗略、中等或精细)创建详图,并可使用详图视图中使用的全部详图工具:详图线、(填充遮罩)区域、(重复)详图构件、隔热层、参照平面、尺寸标注、符号和文字。

注意:类似于其他视图,在项目浏览器的“绘图视图”下列出了绘图视图。放置在绘图视图中的任何详图索引必须是参照详图索引。

以下将介绍怎样在绘图视图中绘制截水沟详图。

1. 绘制截水沟详图

1单击功能区中“视图”→“创建”→(绘图视图)。

2在“新绘图视图”对话框中,输入名称“截水沟”,然后选择“1:10”作为“比例”,见下图。


3单击“确定”后“绘图视图”将在绘图区域中打开。

4从中国族库中载入族“排水沟-剖面.rfa”,单击“注释”→“详图”→(构件)”→“详图构件”,选择该族,修改其类型参数“宽度”为“360”,然后将其放在绘图区相应位置。

5单击“注释”→“注释”→(详图线),在“修改l线”→“线样式”中选择“中粗线”绘制截水沟轮廓线,见下图。


【提示】如果默认设置的线样式或线宽不符合实际项目中出图的需要,可以单击在功能区中“管理”→“设置”→(线样式),在“线样式”对话框中设置线宽、线颜和线性图案,见下图。


如果需要调整线的具体宽度,可以单击在功能区中“管理”→“设置”→(线宽),在“线宽”对话框中设置,见下图。


6单击“注释”→“详图”→“区域”→(填充区域),通过“复制”新建一个“填充区域”类型,并选择“混凝土-钢砼”作为“填充样式”,见下图。

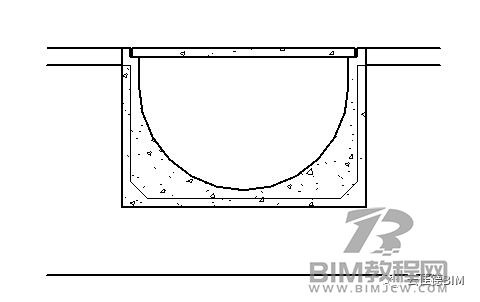

7接下来,选择一个线绘制工具并选择“不可见线”作为线样式,绘制截水沟周围钢筋混凝土板区域,见下图。


7单击“”结束编辑,完成截水沟钢筋混凝土板剖面的绘制。按此方式继续添加50厚40混凝土的填充区域,在此不赘述,完成后效果,见下图。


【提示】此截图采用了非“细线”模式,可通过单击“视图”→“图形”→(细线),切换细线与非细线显示模式。

 8单击“注释”→“尺寸标注”→(对齐),标注相应尺寸,见下图。


9从载入族“族标记标记_多重材料标注.rfa”,单击“注释”→“符号”→(符号),选择族类型为“垂直下”,将其添加到绘图区域。然后调整其实例参数“行编号、垂直下长度、宽度”等参数,并在文字类型参数“01、02”中输入相应的施工做法,见下图。


10按此方法继续绘制,完成后的截水沟剖面,见下图。


文章来源:云佳德BIM
